KRIPAL PV birleştirme kutuları, sorunsuz inverter bağlantısı için birden fazla string girişini tek bir DC çıkışına birleştirmek üzere tasarlanmış önceden kablolanmış muhafazalardır . 1500V DC'ye kadar sistemleri destekleyen bu üniteler, string koruması için DC MCB'ler/sigortalar , DC izolatör anahtarları ve aşırı gerilim koruması için DC SPD'ler dahil olmak üzere yüksek güvenilirlik bileşenlerini entegre eder . Zorlu dış mekan ortamları için tasarlanan, UV ışınlarına dayanıklı IP66 muhafazalarımız (toz boyalı veya paslanmaz çelik olarak mevcuttur) -25°C ile +60°C arasında güvenilir bir şekilde çalışır . Her ünite, güvenli kablo giriş noktaları ve güvenlik için kilitlenebilir, menteşeli bir tasarıma sahiptir. Fabrikada kablolanmış ve IEC 61439-2 standartlarına göre titizlikle test edilmiş KRIPAL birleştirme kutuları, Elektrik Çarpması Riskine Karşı Sağlam Koruma ve üstün kısa devre dayanım yetenekleri sağlar . Önceden monte edilmiş çözümlerimizi seçerek, saha kurulum süresini günlerden saatlere önemli ölçüde azaltabilirsiniz.
Bir Teklif Alın
Fotovoltaik Birleştirme Kutusu 4 Yönlü 500V DC Dış Mekan Su Geçirmez PV Güneş Enerjisi Kutusu
56CB1-4N, güneş paneli dizilerindeki DC devrelerini düzenlemek ve korumak için tasarlanmış, sağlam, IP66 dereceli bir fotovoltaik birleştirme kutusudur.
Teklif İstePV Birleştirme Kutusu Seçimi: Entegre Korumalı Önceden Tasarlanmış Dizi Birleştirme Sistemi
Fotovoltaik (PV) birleştirme kutusu, birden fazla dizi girişini tek bir DC çıkışına birleştiren, fabrikada monte edilmiş bir DC muhafaza kutusudur. Her dizi, aşırı akım koruma cihazı (sigorta veya MCB) ile korunurken, ünite aşırı gerilim koruması (SPD) ve güvenli bağlantı kesme için ana DC izolatörünü entegre eder. IEC 62548 gereksinimlerine uygun olarak, bu önceden kablolanmış çözümler, işlevselliği tek bir muhafaza kutusunda birleştirerek, saha kablolama noktalarını etkili bir şekilde azaltır ve DC ark arızası riskini en aza indirir. Bu kılavuz, giriş sayısı, koruma türü, izleme ve malzeme temelinde konfigürasyon seçiminde yardımcı olur.
PV Birleştirme Kutusu Serisi Teknik Özellikleri
Dize Giriş Sayısı ve Bara Yapılandırması
PV Kombine Kutuları, 4 ila 36 string arasında standart konfigürasyonlarda mevcuttur ve özel seçenekler de sunulmaktadır. Dahili bara, maksimum kombine akım için boyutlandırılmış kalay kaplı katı bakırdan yapılmıştır. Örneğin, 16 stringlik bir model, 250A sürekli bara değeri ve 25kA/1s kısa devre dayanımı ile çalışır. String giriş terminalleri 2.5–10 mm² kabloları desteklerken, ana çıkış terminalleri 50–150 mm² kabloları barındırır ve tümü 1500V DC değerinde seramik ara parçalarla desteklenir.
Kablo Koruma Cihazı Seçimi: Sigorta mı Yoksa MCB mi?
Sigorta Konfigürasyonu: Yanmış sigorta göstergeli UKRT18PV gPV sigorta bağlantı elemanları kullanır; 30kA DC kesme kapasitesi sunar ve küçük konut ve ticari sistemler için en uygun maliyetli çözümdür. MCB Konfigürasyonu: UKB7Z DC MCB'ler (6kA kesme kapasitesi) kullanır. En önemli avantajı, geçici arızalardan sonra sıfırlanabilir olmasıdır; uzaktan sıfırlama özelliği, yerinde bakım ihtiyacını azalttığı için, şebeke ölçekli tesisler için idealdir.
Dize İzleme ve İletişim Seçenekleri
İsteğe bağlı Dizi İzleme Ünitesi (SMU), ±%1 doğrulukla DC akımı ölçmek için Hall etkisi sensörleri kullanır. Modbus RTU (RS-485) üzerinden iletişim kurarak, akım, sıcaklık, SPD durumu ve izolatör konumu hakkında verileri her 15 saniyede bir iletir. Bu, performans düşüşlerinin (örneğin kirlenme veya gölgelenme nedeniyle) erken tespit edilmesini sağlayarak, bakım ekiplerinin gerçek zamanlı verilere dayanarak temizlik programlarını optimize etmelerine olanak tanır.
Muhafaza Malzemesi ve Çevre Koruma
Malzeme: Toz boyalı galvanizli çelik (C4 korozyon sınıfı) veya yüksek korozyonlu ortamlar için 304 paslanmaz çelik (C5 sınıfı) olarak mevcuttur. Koruma: 10,000 döngü için test edilmiş yüksek dayanıklılığa sahip poliüretan conta ile IP66 derecesine sahiptir. Tasarım: Elektrik çarpması riskine karşı koruma sağlamak için alt girişli rakor plakaları, dahili yoğuşma tahliye vanası ve modül çerçeve bağlantıları için özel bir topraklama barası içerir.
PV Birleştirme Kutusu Yapılandırmanızı Belirtin
- Yapılandırma Çalışma Sayfası: Lütfen bağlantı kutusu teknik özellikler formumuzu hat sayısı, voltaj, akım ve izleme gereksinimlerinizle doldurun; 2 iş günü içinde size fiyat teklifi sunalım.
- Yağ Öncesi Kontrol: Sevkiyat öncesinde, monte edilmiş birleştirme kutularınızın fabrika denetimi için video görüşmesi planlayın; elektrik testleri uzaktan canlı olarak izlenecektir.
- Proje Lojistiği: Birleştirme kutuları, deniz taşımacılığı sırasında bileşenlerin hasar görmesini önlemek için özel köpük dolgulu, özel paletler üzerinde sevk edilir.

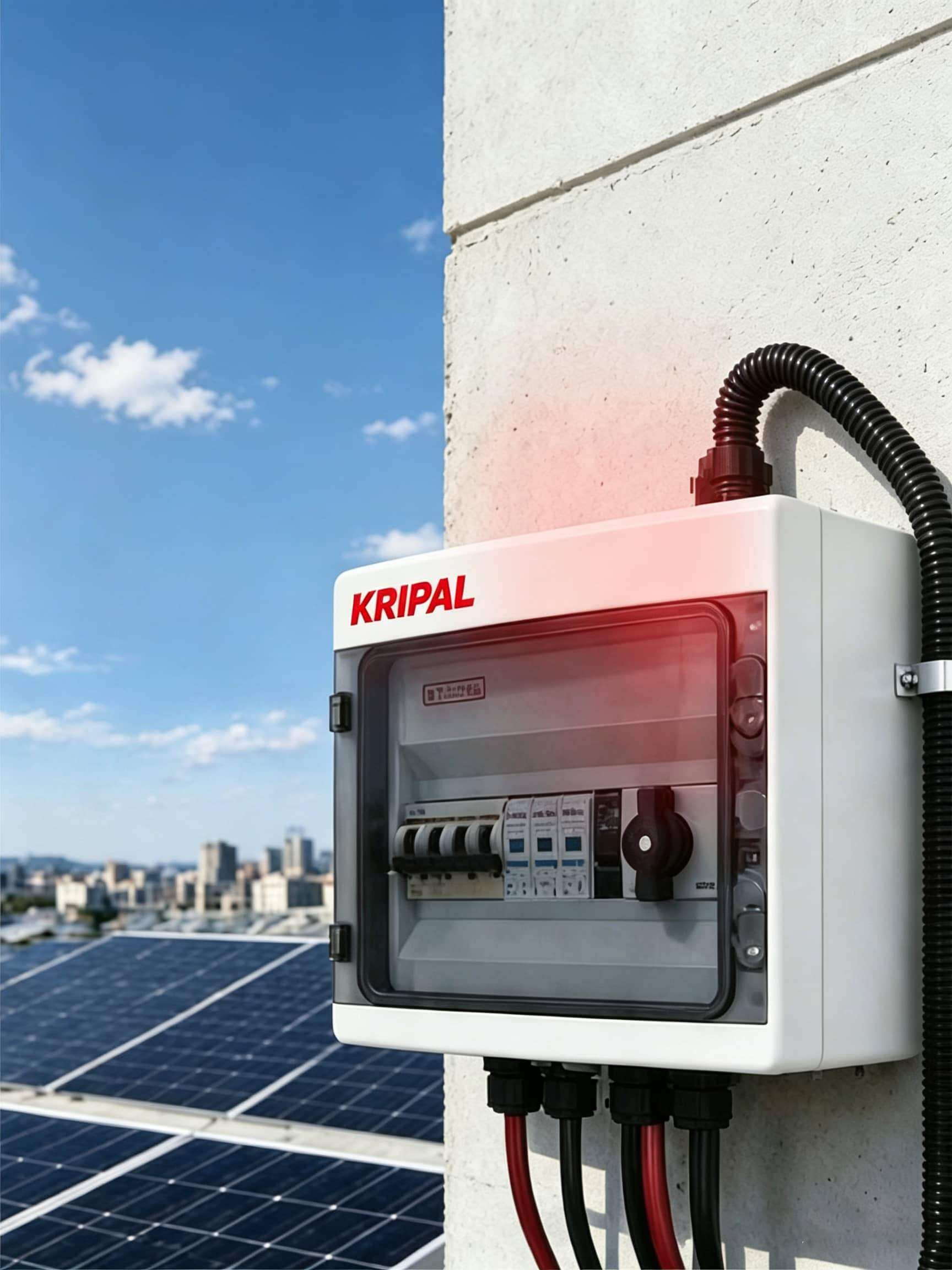

Konutlardan Büyük Ölçekli Enerji Santrallerine Kadar Önceden Tasarlanmış Fotovoltaik Kombine Sistemler
KRIPAL PV birleştirme kutuları, DC dağıtım sistemleri için kritik bir toplama ve koruma merkezi görevi görür. Ticari çatı üstü güneş panellerinden çok megavatlık güneş enerjisi santrallerine kadar, fabrikada kablolanmış ve sertifikalı çözümlerimiz, saha işçiliğini önemli ölçüde azaltır, sistem güvenilirliğini artırır ve izolasyon ve izleme için merkezi bir nokta sağlar.
Ticari Çatı Üstü Güneş Paneli Dizisi Birleştirme
Ticari çatı üstü kurulumları için, birleştirme kutularımız birden fazla kabloyu merkezi DC besleme hatlarına dönüştürür. IP66 dereceli, UV ışınlarına dayanıklı muhafazalarımız zorlu dış mekan koşullarına dayanırken, entegre DC MCB'ler ve SPD'ler gerekli aşırı akım ve dalgalanma korumasını sağlar. Fabrikada önceden kablolama, düzinelerce saha bağlantısını ortadan kaldırarak ünite başına yaklaşık 6 saatlik kurulum işçiliğinden tasarruf sağlar.
Büyük Ölçekli Yere Monte Edilen Dizi Birleştirici
Büyük ölçekli güneş enerjisi santrallerinde, birleştirme kutularımız, blok başına yüksek kapasiteli DC gücü işleyen dizi birleştiricileri olarak görev yapar. Ana DC izolatörü güvenli bakım sağlarken, Dizi İzleme Ünitesi (SMU) Modbus üzerinden gerçek zamanlı veri iletir. Bu, işletme ve bakım ekiplerinin, dizi düzeyindeki performans düşüklüğünü (örneğin, kirlenme veya gölgelenme nedeniyle) 15 dakika içinde tespit etmelerini ve proaktif, otomatik bakım planlaması yapmalarını sağlar.
Yüzer Güneş Paneli Dizisi Birleştirme Kutusu
Rezervuarlar üzerine monte edilen yüzer fotovoltaik sistemler, yüksek nemli ve yüksek korozyonlu ortamlara dayanmak için 304 paslanmaz çelik muhafazalar kullanır. İç bileşenler, ekstra koruma için konformal kaplamaya sahiptir ve basınç dengeleme havalandırma deliği, soğutma döngüleri sırasında nem girişini önler. Bu özellikler, standart muhafazaların yetersiz kalacağı durumlarda uzun vadeli dayanıklılık sağlar.
Araç Garajı Güneşlik Kombine Kutusu
Araç garajının yapısal kolonlarına monte edilen birleştirme kutularımız, kilitlenebilir ve güvenli bir muhafaza ile korunan, zemin seviyesinden bakım erişimi sağlar. Bireysel MCB'ler, tüm sistemi kapatmadan modül temizliği veya değiştirilmesine olanak tanıyarak tutarlı enerji üretimi sağlar.
Tarımsal Fotovoltaik (Agrivoltaik) Kombine Kutusu
Tarımsal güneş paneli sistemleri için, toz ve gübrelerden kaynaklanan amonyak kaynaklı korozyona karşı koruma sağlamak amacıyla poliüretan contalı 304 paslanmaz çelik muhafazalar sunuyoruz. Ayrıca, SMU sistemi, çiftlik işletmecilerinin panel eğim açılarını optimize etmelerine ve elektrik üretimini aşağıdaki ürünlerin ışık gereksinimleriyle dengelemelerine olanak tanır.
PV Birleştirme Kutunuzu Yapılandırın
- Teknik Özellik Desteği: Uygulama mühendislerimiz güneş paneli dizinizin yerleşimini inceler ve en uygun birleştirme kutusu yerleşimini, dizi sayısını ve koruma yapılandırmasını önerir.
- Fabrika Kabul Testi: DC test istasyonumuzda her bir birleştirici kutuyu tam nominal gerilim ve akım altında test ediyoruz ve her bir ünite seri numarası için bir test raporu derliyoruz.
- OEM Ortaklıkları: Birleştirme kutularımızı, kendi markanız, özel bileşen seçiminiz ve özel üretim planlamanızla birlikte fotovoltaik sistem teklifinize entegre edin.
KRIPAL PV Kombine Kutusu Üretimi: Önceden Montajlı ve Fabrikada Test Edilmiş
KRIPAL PV birleştirme kutuları, IP66 koruma sınıfına sahip muhafazaların kablo rakoru girişi için hassas bir şekilde işlendiği özel bir panel üretim atölyesinde üretilmektedir. DC bara hatları kalaylı bakırdan imal edilirken, aşırı gerilim koruma cihazları (SPD'ler), sigorta yuvaları ve DC izolatörler müşteri spesifikasyonlarına göre monte edilir ve kablolanır. Her bir ünite, küresel güneş enerjisi santrali EPC yüklenicilerine gönderilmeden önce titiz bir noktadan noktaya kablolama süreklilik testinden geçer.
Muhafaza İşleme ve IP66 Bütünlük Doğrulama
Sac çelik ve UV ışınlarına dayanıklı PC/ABS muhafazalar, kablo rakoru kesimleri, montaj plakası delme ve havalandırma montajı için CNC tezgahlarında işlenir. Her muhafaza, işleme sonrasında, bileşen montajına başlamadan önce, modifiye edilmiş muhafazanın tam su geçirmezlik özelliğini koruduğunu doğrulamak için IP66 su jeti testine tabi tutulur.
Kalaylı Bakır DC Bara İmalatı
DC bara sistemleri, yüksek iletkenliğe sahip elektrolitik bakır çubuktan (minimum %98 IACS) üretilir, istenilen uzunlukta kesilir ve korozyon direnci için kalay ile elektrolizle kaplanır. Bara kesitleri, IEC 61439-2'ye göre %125 nominal değerde belirtilen dizi akımları için boyutlandırılır ve her tasarımın ilk örneğinde sıcaklık artışı doğrulanır.
Dize Düzeyinde İzleme Entegrasyonu
Dizi izleme özelliğiyle yapılandırılmış birleştirici kutular, Hall etkisi akım sensörleri veya şönt tabanlı modüller içerir. Her sensör kanalı, referans bir akım kaynağına (0 ila 20A aralığı) göre kalibre edilir ve doğruluğu tam ölçeğin ±%1'i içinde doğrulanır.
Noktadan Noktaya Kablolama Sürekliliği ve Polarite Testi
Tamamlanan her bir birleştirici kutu %100 kablolama testinden geçer: kablo-bara bağlantılarının sürekliliği ve doğru polaritesi doğrulanır, DC aşırı gerilim koruma cihazı (SPD) bağlantıları onaylanır ve yardımcı kontak anahtarlamasının doğruluğunu teyit etmek için DC izolatörü çalıştırılır. Test sonuçları, ünite seri numarasına göre kaydedilir.
Dağıtıcı Hisse Senedi Tutma Programları
KRIPAL, standart konfigürasyonlar için kararlaştırılmış stok seviyeleriyle distribütör envanter programlarını destekler. Sevkiyatlar, talep verilerine göre planlanır ve istikrarlı tedarik ve tutarlı doluluk oranlarını korumak için programlı yenileme yapılır.
Özel Etiket ve OEM Markalama
Proje markalamasıyla özel isim levhaları, OEM etiketli muhafaza kapakları ve özelleştirilmiş kablolama çizelgeleri ve test raporları sağlıyoruz. Özel etiketli üretim için talep üzerine markasız tedarik de mevcuttur.
Çok Bölgeli Sertifikasyon ve Uyumluluk Desteği
Hedef ihracat pazarları için CE, UKCA ve IEC 61439-2 / EN 61439-2 standartlarına uygunluk belgeleri sağlanmaktadır. Güneş enerjisi santrali uygunluk değerlendirmelerini desteklemek amacıyla teknik dokümanlar muhafaza edilmekte ve güncellenmektedir.
KRIPAL Üretim Mühendislerine Doğrudan Teknik Erişim
Teknik ekibiniz, birleştirme kutularınızı tasarlayan ve kablolayan mühendislerle doğrudan iletişim kurar. Uygulama sorularınıza 24 saat içinde (Çin mesai saatleri içinde) uzmanlardan yanıt alırsınız.
