Hoogspannings-DC-contactoren voor ESS & EV | 12V-1000V DC | 50A-300A | Keramisch afgedicht
KRIPAL Premium hoogspannings-DC-contactor - UKD-H-serie
De KRIPAL UKD-H-serie is ontworpen voor EV opladen, batterij-energieopslag (BESS)en DC-microgrid Toepassingen. Deze serie is geschikt voor spanningen tot 1000V DC met stromen van 50A tot 300A en garandeert superieure prestaties. schakelprestaties in veeleisende omgevingen. Met geavanceerde functies. keramische afdichting En dankzij een geoptimaliseerde vlamboogkamer zorgt de UKD-H ervoor dat... snel, veilige ontkoppeling onder volledige belasting. De dubbel onderbroken contacten van zilverlegering zorgen voor een lage contactweerstand en uitstekende prestaties. anti-las eigenschappenen een lange mechanische levensduur. Bovendien is de geïntegreerde energiebesparende spoel minimaliseert het stroomverbruik en de warmteontwikkeling in afgesloten behuizingen, waardoor de algehele prestaties worden verbeterd. efficiëntieBeschikbaar met flexibele spoelspanningsconfiguraties en optionele functies. microschakelaars voor precies statusfeedbackDe UKD-H voldoet aan strenge eisen. industriële normenHet is ideaal. kernschakelapparaat voor snelladers voor elektrische voertuigen, isolatie van accurekken en DC-buskoppelingcircuits.
Krijg een offerte aan
UKD50H volledig afgedichte hoogspannings-DC-contactor 50A 9-36V
De UKD-H-serie hoogspannings-DC-contactoren is primair ontworpen voor betrouwbare vermogensschakeling in kritieke DC-voedingssystemen.
Vraag een offerte aan
UKD100H volledig afgedichte hoogspannings-DC-contactor 100A 9-36V
De UKD-H-serie hoogspannings-DC-contactoren is primair ontworpen voor betrouwbare vermogensschakeling in kritieke DC-voedingssystemen.
Vraag een offerte aan
UKD150H volledig afgedichte hoogspannings-DC-contactor 150A 9-36V
De UKD-H-serie hoogspannings-DC-contactoren is primair ontworpen voor betrouwbare vermogensschakeling in kritieke DC-voedingssystemen.
Vraag een offerte aan
UKD200H volledig afgedichte hoogspannings-DC-contactor 200A 9-36V
De UKD-H-serie hoogspannings-DC-contactoren is primair ontworpen voor betrouwbare vermogensschakeling in kritieke DC-voedingssystemen.
Vraag een offerte aan
UKD250H volledig afgedichte hoogspannings-DC-contactor 250A 9-36V
De UKD-H-serie hoogspannings-DC-contactoren is primair ontworpen voor betrouwbare vermogensschakeling in kritieke DC-voedingssystemen.
Vraag een offerte aan
UKD300H volledig afgedichte hoogspannings-DC-contactor 300A 9-36V
De UKD-H-serie hoogspannings-DC-contactoren is primair ontworpen voor betrouwbare vermogensschakeling in kritieke DC-voedingssystemen.
Vraag een offerte aanCatalogus downloaden
Voor meer informatie kunt u het album downloaden.
Selectie van hoogspannings- en gelijkstroomcontactoren voor batterijopslag- en gelijkstroomsystemen
Een hoogspannings-gelijkstroomschakelaar is een elektrisch bediende schakelaar die is ontworpen om gelijkstroomcircuits onder belasting te onderbreken met behulp van een elektromagnetische spoel en een met gas gevulde, afgesloten kamer. In tegenstelling tot wisselstroomschakelaars moeten gelijkstroomschakelaars de vlamboog actief doven door middel van de snelheid waarmee de contacten loskomen en door gaskoeling. Het hermetisch afgesloten ontwerp van de UKD-H voorkomt dat vlambooggassen ontsnappen, wat cruciaal is in afgesloten batterijbehuizingen om potentiële waterstofexplosiegevaren te voorkomen. Deze handleiding behandelt de stroomsterktes, spoelspanningen en montagemogelijkheden voor de UKD-H-serie.
Technische specificaties van de UKD-H DC-contactorserie
Stroomvoorziening en thermisch beheer
De UKD-H is verkrijgbaar met een nominale stroomsterkte van 50A tot 300A continustroom (Ith) bij een omgevingstemperatuur van 40°C. De nominale waarden zijn gebaseerd op thermische verificatie volgens IEC 60947-4-1, waardoor de temperatuur van de aansluitklemmen binnen veilige grenzen blijft. Voor installaties in gesloten behuizingen met beperkte luchtstroom moeten reductiefactoren worden toegepast. Het ontwerp van de aansluitklemmen is geoptimaliseerd voor veilige busbar-aansluitingen, wat een betrouwbaar elektrisch contact gedurende de gehele levensduur garandeert.
Gasgevulde hermetische vlamboogkamertechnologie
De UKD-H-boogkamer is een constructie van keramiek en metaal die door middel van solderen een gasdichte afsluiting garandeert gedurende de gehele levensduur van de contactor. De kamer is gevuld met een geoptimaliseerd gasmengsel om een snelle DC-boogdoving te garanderen. Elk exemplaar ondergaat een strenge heliumlektest om de gasintegriteit te waarborgen. Deze afgedichte technologie maakt ook een betrouwbare werking mogelijk op hoogtes tot 4000 meter, waar een lagere luchtdichtheid de prestaties anders zou beïnvloeden.
Spoelspanning en economizer-circuit
De UKD-H spoel is verkrijgbaar in 12V, 24V en 48V DC. Een geïntegreerde PWM-spoel-economizer reduceert het stroomverbruik met 80% na inschakeling, waardoor de thermische belasting in behuizingen wordt geminimaliseerd en de levensduur van componenten wordt verlengd. Het circuit is voorzien van ingebouwde beveiliging tegen omgekeerde polariteit en spanningspieken, waardoor gevoelige besturingssystemen zoals BMS- of PLC-uitgangen worden beschermd tegen inductieve terugslag.
Bidirectionele schakeling en niet-gepolariseerd ontwerp
De UKD-H is een niet-gepolariseerde contactor, waardoor deze gelijkstroom in beide richtingen met gelijke betrouwbaarheid kan in- en uitschakelen. Dit is essentieel voor batterijopslag en V2G-toepassingen, waarbij stroom tijdens laad- en ontlaadcycli in beide richtingen vloeit. Het symmetrische permanente magneetboogdovingssysteem zorgt voor consistente boogonderdrukking, ongeacht de stroomrichting, wat is geverifieerd door uitgebreide tests met in- en uitschakelcycli.
Specificeer de DC-contactoren voor uw toepassing.
- Toepassingsbeoordeling: Geef uw DC-schakelvereisten door, waaronder spanning, stroomsterkte, inschakelduur en behuizingstype, zodat wij u een aanbevolen UKD-H-model en de optimale montageconfiguratie kunnen aanbevelen.
- Gegevens over de levensduur van DC-schakelcircuits: Vraag rapporten aan over duurzaamheidstesten die zijn afgestemd op uw specifieke spannings- en stroomparameters, om een betrouwbaar systeemontwerp en een accurate voorspelling van de prestaties te garanderen.
- Opties voor aangepaste spoelen: Heeft u een niet-standaard spoelspanning of een specifieke connector nodig? Ons engineeringteam biedt maatwerkconfiguraties voor OEM-volumes van meer dan 500 stuks.

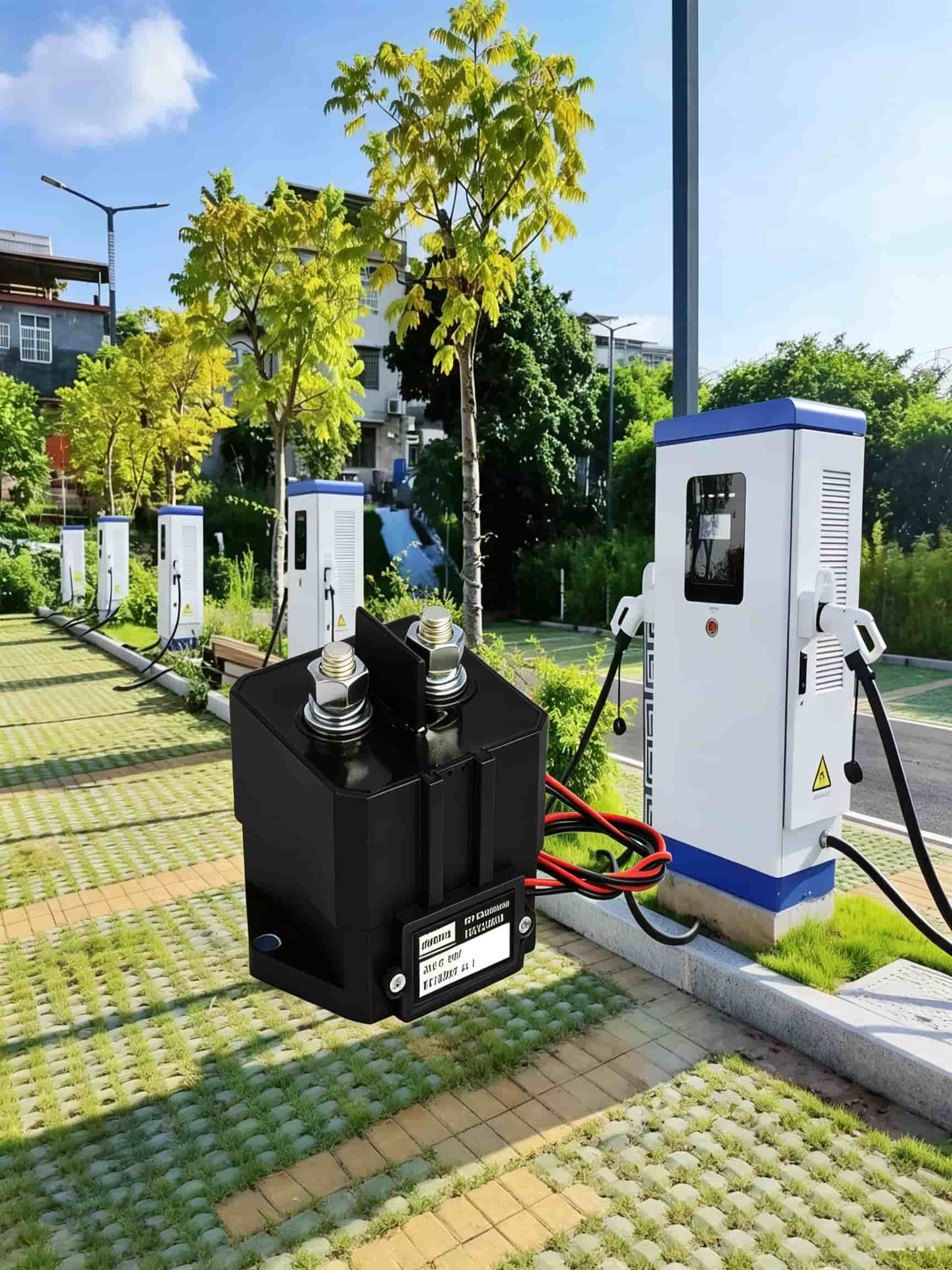

Kritische DC-schakeling in BESS, EV-laadsystemen en DC-microgrids
De KRIPAL UKD-H hoogspannings-DC-contactoren fungeren als primaire schakelapparaten voor het op afstand aansturen van belastingen in toepassingen variërend van snelladers voor elektrische voertuigen tot grootschalige batterijopslag. De hermetisch afgesloten, met gas gevulde vlamboogkamer zorgt voor betrouwbare DC-lastonderbreking bij spanningen tot 1500V, waardoor het risico op vlambogen en explosies dat gepaard gaat met open contactoren in besloten ruimtes wordt geëlimineerd.
EV DC snellader stroomleveringscontactor
Een 350 kW DC-snellader maakt gebruik van de UKD-H-contactor (bijv. 300A/1000V) op de DC-uitgangsbus tussen de vermogensmodules en de laadkabel. De contactor sluit pas nadat de lader een isolatietest heeft uitgevoerd en parameters met het voertuig-BMS heeft afgestemd via het CCS-protocol. Bij noodstops of isolatiefouten voorkomt het afgedichte ontwerp van de UKD-H dat schakelvonken ontsnappen, waardoor de veiligheid in de laderbehuizing gewaarborgd blijft. De levensduur van 1 miljoen mechanische schakelingen voldoet aan de hoge eisen van openbare laadstations.
Isolatiecontactor van het batterij-energieopslagsysteem
In grootschalige BESS-containers wordt per rack de UKD-H-contactor (bijv. 250A/1500V) gebruikt als belangrijkste isolatievoorziening. De contactor wordt aangestuurd door het batterijmanagementsysteem (BMS) en schakelt binnen 50 milliseconden uit bij detectie van overspanning, onderspanning, oververhitting of overstroom. De hermetisch afgesloten ruimte is hierbij cruciaal om ontsteking van de sporen waterstof die door de batterijracks worden gegenereerd te voorkomen. Bovendien zorgt het niet-gepolariseerde ontwerp ervoor dat de stroom in beide richtingen kan lopen tijdens laad- en ontlaadcycli.
DC-microgrid bus-tie contactor
In datacenters en industriële installaties fungeren UKD-H-contactoren als buskoppelingsapparaten voor het verbinden of isoleren van DC-secties. Bij een 380V DC-systeem verbindt de contactor de batterijopslagbus met de belastingbus bij stroomuitval en ontkoppelt deze zodra de AC-DC-gelijkrichters gesynchroniseerd zijn. De geïntegreerde spoel-economizer reduceert het stand-by stroomverbruik tot minder dan 5W, waardoor de Power Usage Effectiveness (PUE)-ratio van de installatie aanzienlijk wordt geoptimaliseerd.
Gelijkstroomaansluiting voor elektrische veerboten
Elektrische veerboten gebruiken de UKD-H-schakelaar (bijv. 300A) als primair verbindingspunt tussen walstroomladers en de scheepsaccu. De afgedichte keramische kamer biedt essentiële bescherming tegen zoute zeelucht en condensatie, die anders open contacten zouden aantasten. Het systeem garandeert een veilige verbinding pas na een succesvolle isolatiecontrole (conform IEC 61851-23) en voorlaadcompensatie om grote inschakelstromen te voorkomen.
DC-motorbesturing in industriële voertuigen
Elektrische heftrucks en mijnbouwvoertuigen gebruiken UKD-H-contactoren om de voeding van de tractiemotor te schakelen. Deze contactoren beheersen effectief de inschakelstromen bij het starten van de motor (doorgaans 3-5 keer de nominale waarde) en de hoge inductieve terugslagspanningen tijdens het openen van het circuit. Met een nominale spanning van 1500 V DC, die ruime marge biedt voor spanningspieken bij velduitval, en een mechanische levensduur van 1 miljoen schakelingen, is de UKD-H ontworpen voor de hoogfrequente start-stopvereisten van industriële toepassingen.
Integreer DC-contactoren in uw systeem.
- Ondersteuning bij het ontwerp van voorlaadcircuits: Ons engineeringteam biedt deskundig advies over het dimensioneren van voorlaadweerstanden en het definiëren van de contactvolgordelogica om schade door inschakelstromen aan de UKD-H-contacten effectief te voorkomen.
- Referentieontwerp voor een spoelstuurcircuit: Vraag onze beproefde referentieschema's aan voor een robuuste bobine-aansturing, voorzien van geïntegreerde terugslagbeveiliging, economizer-regeling en diagnostische feedbackmogelijkheden.
- OEM-integratieprogramma: Wij bieden speciale UKD-H-contactorvarianten aan die zijn afgestemd op uw specifieke connectorinterfaces, spoelspanningen en montagebeugelvereisten, voor een naadloze integratie in uw OEM-productlijnen.
KRIPAL HV DC-contactorproductie: Verzegeld voor betrouwbaar DC-schakelen
De KRIPAL UKD-H serie hoogspannings-DC-contactoren worden geproduceerd in een cleanroomomgeving, waar de hermetisch afgesloten keramische boogkamer wordt geëvacueerd en gevuld met een zeer zuiver waterstof-stikstofgasmengsel. Elke contactor ondergaat strenge controles van de aan- en uitschakelspanning, contactweerstandmetingen en diëlektrische bestendigheidstests om te voldoen aan de hoge eisen van de wereldwijde infrastructuur voor batterij-energieopslag en het laden van elektrische voertuigen.
Hermetische keramische kamerafdichting en gasvulling
De afdichting tussen keramiek en metaal wordt aangebracht in een gecontroleerde atmosfeer. Na evacuatie tot onder de 10 tot de macht -3 Pa wordt de kamer gevuld met een waterstof-stikstofgasmengsel dat is geoptimaliseerd voor boogdoving bij gelijkstroomschakelingen. Elke afgedichte kamer wordt getest op heliumlekkage om de hermetische afsluiting te verifiëren bij een lekdichtheid lager dan 1 × 10 tot de macht -8 Pa·kubieke meter per seconde.
Ontwerp voor het doven van de magnetische vlamboog
Permanente magneten die buiten de keramische kamer zijn geplaatst, creëren een dwars magnetisch veld over de contactopening, waardoor de gelijkstroomboog een langgerekte baan volgt voor snelle uitdoving. De positie van de magneten en de veldsterkte worden bij elke productiebatch gecontroleerd met een Hall-effectgaussmeter om consistente gelijkstroomonderbrekingsprestaties tot de nominale spanning te garanderen.
Integratie van een spoel-economizercircuit
Elke UKD-H-contactor is voorzien van een PWM-spoel-economizer-module die de houdstroom na het inschakelen met maximaal 85% reduceert. De printplaat van de economizer wordt intern geassembleerd en functioneel getest op aanspreekspanning (doorgaans 70% van de nominale waarde), uitvalspanning en houdstroom voordat deze in de contactorbehuizing wordt geïnstalleerd.
Contactweerstand en diëlektrische verificatie
Elke hoogspannings-gelijkstroomschakelaar ondergaat een vierdraads contactweerstandsmeting bij een teststroom van 100 A, waarbij de waarden worden vastgelegd onder het productieserienummer. Er wordt een diëlektrische doorslagproef van 2500 V gelijkstroom uitgevoerd tussen de hoofdaansluitingen en het spoelcircuit, en tussen open contacten, waarbij de lekstroom wordt gecontroleerd om de integriteit van de isolatie te waarborgen.
Programma's voor voorraadbeheer van hoogspannings-gelijkstroomcontactoren
KRIPAL ondersteunt voorraadprogramma's van distributeurs met overeengekomen voorraadniveaus voor standaard UKD-H-modellen van 12V tot 1500V DC. Leveringen worden gepland op basis van vraaggegevens, met geplande aanvullingen om een stabiele levering en consistente leveringspercentages te garanderen.
Private label- en OEM-branding voor hoogspannings- en gelijkstroomcontactoren
Wij leveren lasergegraveerde artikelnummers die overeenkomen met uw catalogus, OEM-merkverpakkingen en op maat gemaakte meertalige handleidingen. Ongebrande verpakkingen zijn op aanvraag leverbaar ter ondersteuning van private label-productie van HV DC-contactoren.
Certificering en nalevingsondersteuning voor meerdere regio's
De conformiteitsdocumentatie voor CE, UKCA, IEC 60947-4-1 en UL 60947-4-1 wordt geleverd, afhankelijk van uw beoogde exportmarkten. Technische dossiers worden bijgehouden en bijgewerkt in lijn met de steeds veranderende wettelijke eisen, ter ondersteuning van conformiteitsbeoordelingen voor batterijopslagsystemen.
Directe technische toegang tot de productie-ingenieurs van KRIPAL
Uw technische team communiceert rechtstreeks met de ingenieurs die uw hoogspannings-gelijkstroomschakelaars hebben ontworpen en getest, in plaats van met een verkoopmedewerker die een catalogus voorleest. Vragen over toepassingen worden binnen 24 uur beantwoord tijdens Chinese kantooruren.
