DC-schakelaars voor zonne-energietoepassingen | Tot 1500V DC | 16A-1000A
KRIPAL DC-schakelaars Deze scheiders bieden veilige en betrouwbare schakel- en isolatieoplossingen voor fotovoltaïsche (PV) DC-toepassingen. Ze zijn ontworpen voor veeleisende zonne-energieomgevingen en garanderen betrouwbare DC-belastingschakeling, onderhoudsisolatie en systeembeveiliging voor PV-installaties.
De UKGD- en UKPD32-gelijkstroomschakelaars zijn geschikt voor een breed scala aan toepassingen, waaronder zonne-energiesystemen, PV-combinerboxen, gelijkstroomingangen van omvormers, energieopslagsystemen (ESS) en gelijkstroomdistributietoepassingen.
Het productportfolio omvat oplossingen tot 1500 VDC:
- UKPD-serie, 16…32 Ampère
- UKGD-serie100 tot 1000 Ampère
UKGD250 Schakelaar 1000V DC 2-polig 250A PV Zonne-isolatieschakelaar
De UKGD250 DC-schakelaar is ontworpen voor hoogwaardige toepassingen.
Vraag een offerte aan
UKGD400 Schakelaar 1000V DC 400A 2-polige PV-zonnecel DC-scheidingsschakelaar
De UKGD400 DC-schakelaar is ontworpen voor hoogwaardige toepassingen.
Vraag een offerte aan
UKPD32 DC-scheidingsschakelaar 4-polig 16A 1200V DC-schakelaar IP66 opbouwmontage
Schakelaar UKPD32, 4-polig, geschikt voor maximaal 1200 V DC en 16 A, IP66 opbouwmontage.
Vraag een offerte aan
UKPD32 DC-schakelaar 32A 4-polig 1200V DC-scheidingsschakelaar voor PV-zonnepanelen CE TUV-gecertificeerd
DC-scheidingsschakelaar UKPD32 (4-polig, 32 A, tot 1200 V DC) voor zonne-PV-toepassingen, CE- en TÜV-gecertificeerd.
Vraag een offerte aan
UKPD32 DC-scheidingsschakelaar 25A 4-polig 1200V DC-scheider opbouwmontage TUV-gecertificeerd
Benedict scheidingsschakelaar UKPD32 – 4-polig, 25 A, 1200 V DC scheidingsapparaat.
Vraag een offerte aan
UKGD63 DC-scheidingsschakelaar 1500V DC 2P 3P 4P 6P 8P Scheidingsschakelaar PV-zonnepanelensysteem DIN-railmontage
De UKGD63-serie fotovoltaïsche DC-scheidingsschakelaar is ontworpen om betrouwbare circuitisolatie en schakeling te bieden voor zonne-energie-toepassingen.
Vraag een offerte aan
UKGD63 DC-schakelaars 1500V DC 2P 3P 4P 6P 8P Solar DC-isolatieschakelaar voor paneelmontage
DC-scheidingsschakelaar UKGD63 voor maximaal 1500 V DC, verkrijgbaar in 2-, 3-, 4-, 6- en 8-polige uitvoeringen.
Vraag een offerte aanCatalogus downloaden
Voor meer informatie kunt u het album downloaden.
Technische handleiding: DC-scheidingsschakelaar voor ontwerpers van PV-systemen
Een DC-scheidingsschakelaar biedt een handmatig uitschakelpunt in een PV-DC-circuit dat is ontworpen om de volledige belastingsstroom te onderbreken en de systeemspanning te weerstaan onder zowel normale als storingsomstandigheden. In tegenstelling tot een stroomonderbreker biedt een scheidingsschakelaar geen automatische overstroombeveiliging; de primaire functie ervan is het garanderen van een zichtbare luchtspleetisolatie voor de veiligheid van personeel tijdens onderhoud. De KRIPAL UKGD-serie is specifiek ontworpen en getest om te dienen als een betrouwbare hoofdschakelaar voor verschillende niveaus van fotovoltaïsche systemen. Deze selectiegids beschrijft de technische specificaties en structurele voordelen van de UKGD-serie om deze af te stemmen op uw systeemtopologie en installatievereisten.
Technische specificaties van de UKGD DC-scheidingsschakelaarserie
Nominale spanning en systeemspanningsaanpassing
De UKGD-serie is ontworpen voor hoogwaardige PV-toepassingen en ondersteunt een nominale isolatiespanning tot 1500 VDC. Met een framestroombereik van 250 A, 325 A, 400 A, 630 A, 800 A en 1000 A is de serie geschikt voor een breed scala aan grootschalige zonne-energieprojecten. Zorg er bij de keuze van een model voor dat de nominale spanning voldoet aan de maximale systeemspanningseisen van uw PV-installatie.
Schakelprestaties van DC-lastonderbreker
De UKGD-serie voldoet aan de gebruikscategorie DC-21B/PV2. De superieure lastonderbrekingscapaciteit wordt bereikt door een roterend dubbelonderbrekingscontactmechanisme dat effectief voldoet aan strenge isolatie- en isolatie-eisen, waardoor de algehele productprestaties aanzienlijk worden verbeterd. Het ontwerp omvat een onafhankelijke vlamboogdovende kamer die lastonderbrekingen vergemakkelijkt en de elektrische levensduur verlengt, terwijl de onderbrekingscapaciteit wordt verbeterd. Bovendien is het bedieningsmechanisme uitgerust met energieopslag om snel schakelen te garanderen, wat uitstekende onderbrekingsprestaties oplevert, zelfs bij 1500 VDC.
Contactvisualisatie en operationele flexibiliteit
Veiligheid staat centraal in de ontwerpfilosofie van UKGD. Het product is voorzien van een transparant venster, waardoor technici de contactstatus (aan/uit) duidelijk kunnen zien en zo intuïtieve veiligheid kunnen garanderen. De serie biedt veelzijdige bedieningsmogelijkheden, waaronder bediening aan de voor- en zijkant, en ondersteunt zowel deurgrepen (P) als direct gemonteerde grepen (K) om zich aan te passen aan diverse kast- en systeemontwerpen.
Veiligheidsvergrendeling en onderhoudsfuncties
De UKGD-serie is ontworpen om strenge veiligheidsmaatregelen te garanderen tijdens onderhoudswerkzaamheden. Het bedieningsmechanisme ondersteunt gestandaardiseerde vergrendelingsconfiguraties, waardoor veilige lockout-tagout (LOTO)-procedures mogelijk zijn. Dit zorgt ervoor dat de schakelaar tijdens het onderhoud van de zonnepanelen in de veilige stand blijft, wat een uitgebreide bescherming biedt voor het personeel in het veld. Door deze veiligheidsfuncties te combineren met het robuuste elektrische ontwerp, biedt de UKGD-serie een betrouwbare oplossing voor de lange termijn, zowel voor de werking als het onderhoud van PV-systemen.
Specificeer DC-scheiders voor uw PV-installatie.
- DC-isolator dimensioneringstool: Geef de Voc- en Isc-waarden van uw PV-paneel door, en wij bepalen binnen één werkdag de juiste UKGD-spanningsklasse en het aantal polen.
- Technische tekeningen en maatwerk: Vraag 2D CAD-tekeningen aan met details over de kabeldoorvoerposities en fysieke afmetingen voor de integratie van UKGD-isolatoren in uw PV-montagestructuur.
- Volumekorting voor OEM-fabrikanten: Neem contact op met ons team voor zonne-energiecomponenten voor scherpe projectprijzen voor UKGD-isolatoren, die gecombineerd kunnen worden met andere DC-beveiligingscomponenten voor uw verdeelkast of omvormerbehuizing.
- Operationele veiligheidsondersteuning: Overleg met ons team om de optimale configuratie voor uw locatie te bepalen, inclusief de keuze tussen bediening aan de voor- of zijkant en deurgemonteerde (P) of direct gemonteerde (K) handgreepopties.
- Verificatie van naleving: Zorg ervoor dat uw installatie voldoet aan internationale normen; ons team kan documentatie leveren die de CCC-, CB-, CE- en TUV-certificeringen voor uw gekozen UKGD-model bevestigt.

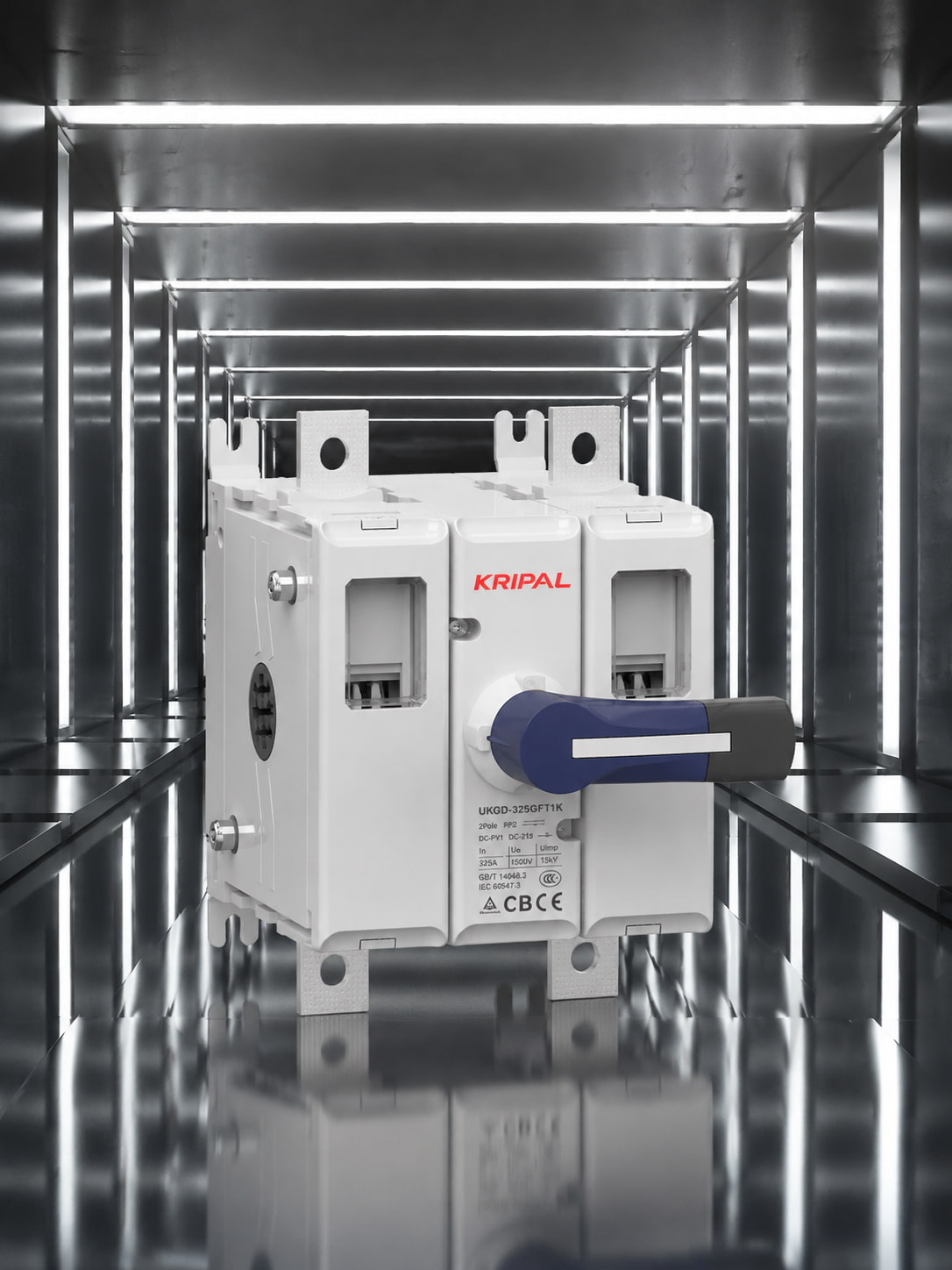

Verplichte gelijkstroomisolatie voor zonne-PV-systemen wereldwijd
De KRIPAL UKGD DC-scheidingsschakelaars worden ingezet op elk niveau van de DC-distributie van fotovoltaïsche panelen waar een handmatig, zichtbaar scheidingspunt nodig is. Van isolatie op stringniveau tot de hoofd-DC-scheidingsschakelaars bieden deze schakelaars gegarandeerde luchtspleetisolatie – versterkt door een transparant venster voor visualisatie van de contacten – waarop onderhoudsteams kunnen vertrouwen voordat ze onderhoud aan de DC-geleiders uitvoeren.
String-level isolatie van PV-panelen op het dak
Voor commerciële installaties op platte daken (100–500 kW) worden UKGD DC-scheiders in IP65-behuizingen aan het einde van elke modulerij geplaatst, waardoor isolatie op stringniveau wordt geboden. De afsluitbare UIT-stand maakt veilige lockout-tagout (LOTO)-procedures mogelijk. De transparante behuizing stelt onderhoudspersoneel in staat de contactstatus visueel te controleren zonder de behuizing te openen, wat de veiligheid tijdens het reinigen van panelen of het vervangen van elektronica verhoogt.
Omvormer DC-ingang Hoofdschakelaar
String- en centrale omvormers integreren een UKGD DC-scheider als de belangrijkste scheidingsschakelaar tussen de DC-ingangsklemmen en de buscondensatoren. Het roterende dubbele-onderbrekingscontactmechanisme van de UKGD en de onafhankelijke vlamboogdovende kamer met niet-polaire magnetische uitblaasfunctie voldoen ruimschoots aan de veiligheidseisen voor het isoleren van PV-bronnen van stroomomzettingscircuits. Optionele hulpcontacten kunnen de omvormercontroller signaleren om een veilige softstartprocedure uit te voeren.
Batterijopslagsysteem DC-service-uitschakeling
Batterijopslagsystemen voor zowel residentieel als commercieel gebruik maken van UKGD DC-scheiders als serviceonderbreker tussen het batterijrek en de hybride omvormer. Het compacte, modulaire ontwerp kan eenvoudig in batterijkasten worden geïntegreerd, terwijl de robuuste aansluitingen geschikt zijn voor de dunne kabels die doorgaans worden gebruikt voor DC-aansluitingen in opslagsystemen.
EV-lader DC-ingangsisolatie
DC-snelladers met batterijbuffer gebruiken UKGD DC-isolatoren om een zichtbare luchtspleet te creëren tussen de opgeladen batterij en de voedingsmodules. De kleurcodering van de draaiknop (rood voor AAN, groen voor UIT) biedt technici een intuïtieve statusindicatie, waardoor ze de isolatie kunnen controleren voordat ze toegang krijgen tot het compartiment van de voedingsmodule.
Zonne-energiepompsysteem DC-motorisolator
In off-grid zonne-energiepompsystemen voor de landbouw worden UKGD DC-scheiders tussen de zonnepanelen en de motorcontroller geplaatst. Dit biedt een handmatig uitschakelpunt voor onderhoud aan de pomp, zonder dat technici het dak hoeven te betreden. De IP65-behuizing is bestand tegen stof, vochtigheid en extreme temperaturen in agrarische buitenomgevingen in Afrika ten zuiden van de Sahara, Zuid-Azië en het Australische binnenland.
Specificeer DC-isolatie voor uw PV-systeem.
- Toepassingsbeoordeling: Stuur ons uw enkellijndiagram, dan bevestigen wij het juiste UKGD-model, het aantal polen en de behuizingsclassificatie voor elk isolatiepunt in uw systeem.
- Nalevingsdocumentatie: Verkrijg IEC 60947-3 typekeuringsrapporten en certificaten (CCC, CB, CE, TUV) voor het indienen van vergunningen bij de bevoegde instantie en voor het opstellen van technische due diligence-documenten voor projecten.
- Voorbeeld van een evaluatieprogramma: Vraag samples aan van onze modulaire UKGD-isolatoren voor een mechanische pasvormcontrole in uw combinerbox of inverterbehuizing.
- Technische hulp: Neem contact op met ons team voor deskundig advies over het configureren van de optimale handgreep (P/K), hulpcontact en montageopstelling voor uw specifieke projectvereisten.
KRIPAL DC-isolatoren: ontworpen voor naleving van de PV-veiligheidsvoorschriften
KRIPAL DC-scheidingsschakelaars worden geproduceerd op een speciale, uiterst nauwkeurige assemblagelijn, waar kerncomponenten – waaronder ons gepatenteerde DC-geschikte roterende dubbele-onderbrekingsmechanisme, onafhankelijke vlamboogdovende kamers met niet-polaire magnetische uitblaasfunctie en robuuste IP66-behuizingen – worden vervaardigd en geïntegreerd. Elk exemplaar ondergaat strenge tests volgens de ISO 9001-kwaliteitsnormen om te voldoen aan de wereldwijde veiligheidseisen voor PV-systemen. De UKGD-serie, met een modulair ontwerp voor veelzijdige installatie en een transparant venster voor realtime contactvisualisatie, biedt de betrouwbare, hoogwaardige isolatie die essentieel is voor professionele zonne-PV-toepassingen.
DC-geclassificeerd contactmechanisme
De UKGD-serie maakt gebruik van een roterend dubbelonderbrekingsmechanisme dat is ontworpen voor robuuste gelijkstroomprestaties. Het systeem garandeert betrouwbare lastonderbrekingen bij 1500 VDC, ondersteund door een onafhankelijke boogdovende kamer met niet-polaire magnetische uitblaasfunctie voor snelle boogdoving. De contactpunten van zilverlegering zijn ontworpen voor een lange levensduur, waardoor ze geschikt zijn voor frequent gebruik en contactlassen voorkomen.
UV-bestendige IP66-behuizing
De behuizingen zijn vervaardigd uit hoogwaardig, UV-gestabiliseerd polycarbonaat dat is getest op 1000 uur versnelde UV-blootstelling (ASTM G154 Cyclus 1). De IP66-afdichtingspakking bestaat uit een siliconen mal uit één stuk die de bescherming tegen indringing van vocht en stof behoudt, zelfs na herhaaldelijk verwijderen van de afdekking tijdens installatie en onderhoud.
Terminal- en verbindingstesten
Om de betrouwbaarheid te garanderen, worden de aansluitingen aan strenge batchtests onderworpen. Bij modellen met kabeldoorvoeropties worden de wartels IP66-getest met een waterstraal van 100 liter per minuut vanaf een afstand van 3 meter, waarbij ze worden getest op specifieke kabeldiameters.
Voorraadbeheer voor distributeurs
KRIPAL ondersteunt de voorraadprogramma's van distributeurs door de overeengekomen voorraadniveaus voor standaard UKGD-modellen te handhaven. Verzendingen worden gepland op basis van vraaggegevens, met geplande aanvullingen om een stabiele levering en consistente leveringspercentages te garanderen.
Private Label en OEM-branding
Wij bieden uitgebreide maatwerkopties, waaronder lasergegraveerde artikelnummers die overeenkomen met uw catalogus, OEM-merkverpakkingen en op maat gemaakte meertalige handleidingen. Levering zonder merknaam is op aanvraag ook mogelijk voor private label-productie.
Certificering en naleving voor meerdere regio's
Wij leveren complete conformiteitsdocumentatie, inclusief CE-, UKCA- en IEC 60947-3/EN 60947-3-certificaten, afgestemd op uw beoogde exportmarkten. Technische dossiers worden proactief bijgehouden ter ondersteuning van de veiligheidsvoorschriften en conformiteitsbeoordelingen van PV-systemen.
Directe toegang tot technische engineering
Uw technische team krijgt direct toegang tot de ingenieurs die de UKGD-isolatoren hebben ontworpen en getest, in plaats van afhankelijk te zijn van verkooptussenpersonen. Toepassingsspecifieke vragen worden binnen 24 uur tijdens Chinese kantooruren door experts beantwoord.
Kwaliteitsmanagement en prestatieverificatie
Elke UKGD-scheider wordt geproduceerd op een uiterst nauwkeurige assemblagelijn en ondergaat een uitgebreid kwaliteitsbeheer volgens de ISO 9001-normen. Alle producten worden gecontroleerd op belangrijke prestatieparameters, waaronder de nominale bedrijfsstroom en het uitschakelvermogen, om te voldoen aan de wereldwijde veiligheidsnormen voor zonnepanelen.
