Disjoncteur miniature CC pour systèmes photovoltaïques | 250 V-1200 V CC | Certifié CE
Protection CC fiable d'un fabricant expert
KRIPAL propose des disjoncteurs miniatures CC (MCB CC) spécialement conçus pour la protection des chaînes photovoltaïques et les systèmes de stockage d'énergie . Notre gamme comprend les séries UKB7Z et UKB8Z, avec des tensions nominales de 250 V à 1 200 V CC et des intensités nominales de 6 A à 63 A. La série UKB7Z est conforme à la norme IEC/EN 60898 et offre un pouvoir de coupure de 6 kA , adapté à diverses applications CC. La série UKB8Z haute performance est conforme à la norme IEC 60947-2 et assure une protection haute tension de 1 200 V , des courbes caractéristiques B/C optionnelles et une durée de vie électrique jusqu'à 10 000 cycles , ce qui en fait le choix idéal pour les projets photovoltaïques et de stockage d'énergie industriels de grande envergure. Tous les produits présentent une conception compacte et modulaire pour un montage sur rail DIN standard et sont disponibles en configurations 1P, 2P, 3P et 4P afin de répondre aux diverses exigences des boîtes de jonction et des installations d'onduleurs.
Obtenez un devis
Disjoncteur miniature CC UKB7Z 1P 63A 250V CC 6kA
Le disjoncteur miniature UKB7Z offre une protection électrique avancée pour les systèmes CC avec une tension nominale jusqu'à 1000 V et un courant nominal jusqu'à 63 A.
Demander un devis
Disjoncteur miniature UKB7Z 2P 63A 500V CC pour panneaux solaires photovoltaïques, certifié CE
Le disjoncteur miniature UKB7Z offre une protection électrique avancée pour les systèmes CC avec une tension nominale jusqu'à 1000 V et un courant nominal jusqu'à 63 A.
Demander un devis
Disjoncteur miniature CC UKB8Z unipolaire 63 A 300 V CC 6 kA
Le disjoncteur miniature CC à haute capacité de coupure UKB8Z-63 est conçu pour être utilisé dans les systèmes CC photovoltaïques (PV).
Demander un devis
Disjoncteur miniature CC UKB8Z 6 kA 4 pôles 63 A 1200 V
Le disjoncteur miniature CC à haute capacité de coupure UKB8Z-63 est conçu pour être utilisé dans les systèmes CC photovoltaïques (PV).
Demander un devisTélécharger le Catalogue
Pour plus d'informations, veuillez télécharger l'album.
Guide de sélection des disjoncteurs miniatures CC pour les systèmes photovoltaïques et le stockage par batterie
Un disjoncteur miniature CC (MCB CC) protège les chaînes photovoltaïques et les circuits de dérivation CC contre les surcharges et les courts-circuits. Les disjoncteurs miniatures CC de KRIPAL utilisent une chambre d'extinction d'arc à aimant permanent pour une extinction rapide de l'arc électrique. Ce guide vous aide à choisir le disjoncteur adapté aux exigences de votre installation.
Spécifications techniques de la série Kripal MCB
Applications à petite échelle : la série UKB7Z
La série UKB7Z est conçue pour les applications résidentielles et les applications CC légères, avec des tensions de fonctionnement nominales de 250 V (1P) et 500 V (2P). Ces unités sont non polarisées, ce qui facilite leur installation dans les systèmes où la polarité CC peut être ambiguë.
Applications industrielles haute tension : la série UKB8Z
Pour les applications à haute tension, la série UKB8Z propose des tensions de fonctionnement de 600 V (2P), 900 V (3P) et 1 200 V (4P). Spécialement conçue pour les systèmes photovoltaïques commerciaux et de grande envergure, cette série offre une fiabilité supérieure avec une durée de vie électrique de 10 000 cycles et une conformité à la norme industrielle CEI 60947-2.
Sélection et coordination des courbes de parcours
Les disjoncteurs Kripal DC sont disponibles en courbe B et en courbe C (déclenchement instantané de 7 à 15 A pour le modèle UKB7Z). Pour la protection des chaînes photovoltaïques, la courbe C est recommandée afin de gérer les charges inductives-capacitives telles que les entrées CC des onduleurs et les régulateurs de charge de batterie, tout en évitant les déclenchements intempestifs lors des variations d'irradiance.
Performance, installation et certifications
Les deux séries atteignent un pouvoir de coupure de 6 kA en courant continu (Icu) grâce à un système d'extinction par aimant permanent et une chambre d'amorçage segmentée multiplaque, limitant ainsi l'énergie résiduelle et réduisant les contraintes thermiques. Chaque pôle occupe 18 mm de largeur de rail DIN et le boîtier IP20, protégé contre les contacts directs, accepte les barres omnibus à broches et à fourches. Tous les appareils sont conformes aux normes CE et fabriqués selon la norme IEC/EN 60947-2 pour les applications en courant continu.
Spécifiez les disjoncteurs CC pour votre projet photovoltaïque.
- Fiche technique et tableaux de coordination : Demandez les courbes I²t spécifiques à la tension et les tableaux de sélectivité pour la conception de votre boîtier de combinaison.
- Documents de conformité : Obtenez les documents de certification, les rapports d'essais en usine et les certificats de reconnaissance des composants pour répondre aux exigences de votre projet local.
- Tarification OEM en volume : Contactez notre équipe spécialisée en composants solaires pour obtenir des devis personnalisés pour les disjoncteurs UKB7Z et UKB8Z avec accessoires de barres omnibus sur mesure.

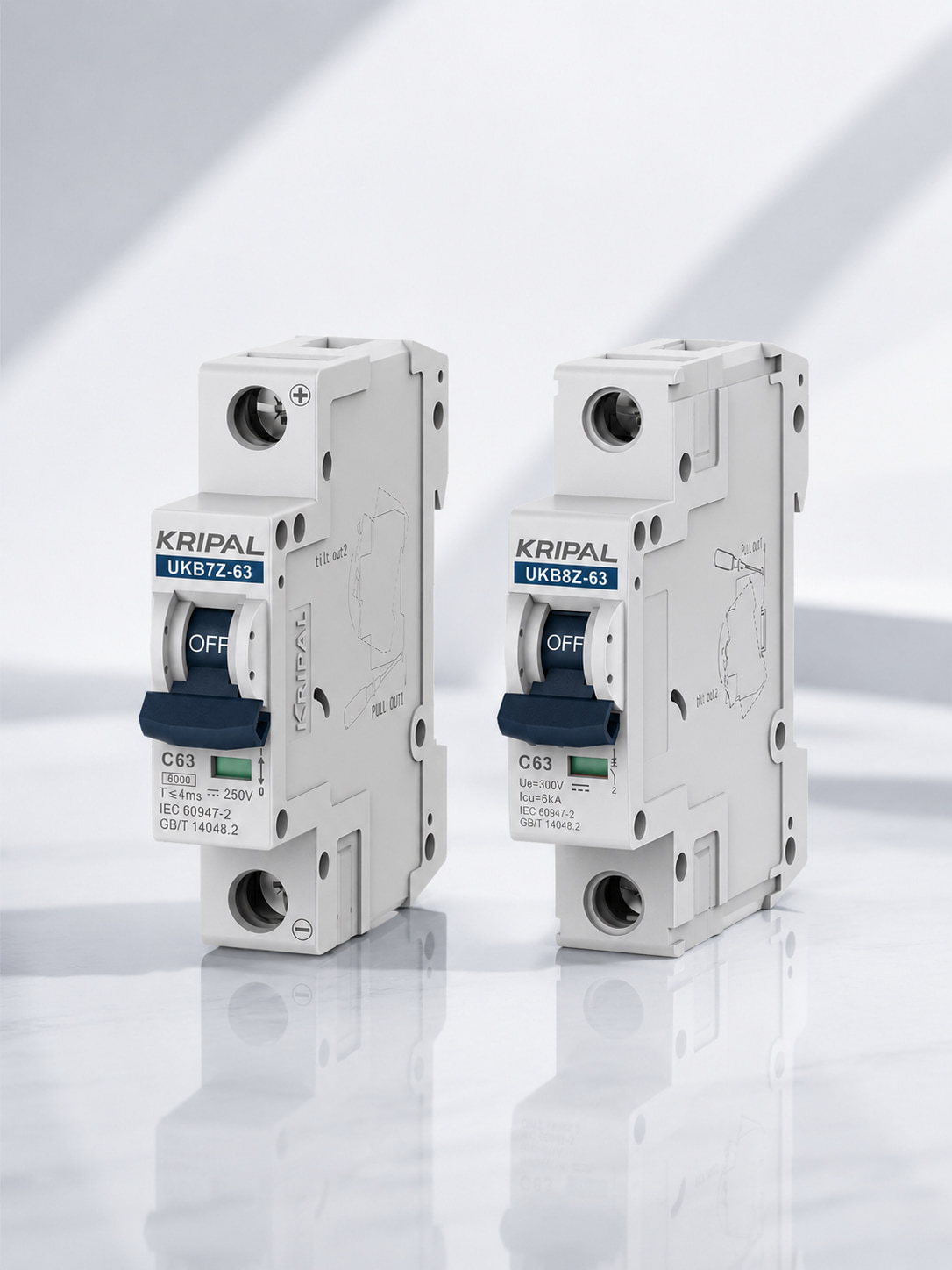

Protection des chaînes photovoltaïques dans les installations résidentielles, commerciales et de services publics
Les disjoncteurs CC KRIPAL assurent une protection contre les surintensités au niveau des chaînes pour l'ensemble des installations photovoltaïques. Grâce à la série UKB7Z, idéale pour les applications résidentielles compactes, et à la série UKB8Z, conçue pour les applications industrielles haute tension, nous proposons un pouvoir de coupure de 6 kA garantissant la sécurité pour diverses topologies de circuits CC.
Protection des chaînes photovoltaïques sur toiture résidentielle
Pour les installations résidentielles monophasées (3 à 8 kW), nous recommandons les disjoncteurs CC UKB7Z-250V 1P ou UKB7Z-500V 2P afin de protéger les chaînes individuelles entre la boîte de jonction et l'onduleur. Leur format compact (18 mm par pôle) s'adapte aux coffrets standard, et leur conception non polarisée élimine les erreurs d'installation fréquentes dans les systèmes d'onduleurs sans transformateur.
Réseaux commerciaux sur toiture et au sol
Les installations commerciales (30 à 500 kW) utilisent la série UKB8Z (600 V bipolaire ou 900 V triphasé) à la sortie du boîtier de raccordement. La conception multipolaire à plusieurs conducteurs isole simultanément tous les conducteurs d'un réseau bipolaire, conformément à la norme IEC 60364-7-712. Le pouvoir de coupure de 6 kA permet de gérer efficacement la contribution cumulée des courts-circuits des chaînes parallèles.
Boîtes de jonction CC pour centrales solaires à grande échelle
Pour les centrales de grande puissance (1 MW et plus), nous utilisons les disjoncteurs 4 pôles CC UKB8Z-1200V dans les boîtes de jonction centrales. À ces tensions élevées, la chambre de coupure à aimant permanent assure une coupure de défaut constante de 6 kA sans réduction de puissance. La conception non polarisée est essentielle pour la gestion des courants inverses dans les grands réseaux haute tension.
Protection des branches CC pour le stockage d'énergie par batterie
Les baies de batteries lithium-ion utilisées dans les systèmes de stockage d'énergie commerciaux et industriels et les réseaux électriques utilisent la série UKB8Z (jusqu'à 1 000 V) pour protéger les chaînes individuelles contre les défauts de cellules et de câbles. La courbe en C assure un délai de démarrage adéquat pour les circuits de précharge du système de gestion de batterie (BMS) tout en garantissant une élimination rapide des défauts de câblage. Le format pour rail DIN s'intègre facilement aux panneaux de commande standard des armoires à batteries.
Circuits auxiliaires des stations de recharge rapide en courant continu
Pour les bornes de recharge de véhicules électriques de 50 à 350 kW, les disjoncteurs monophasés UKB7Z-250V protègent les alimentations auxiliaires des contrôleurs, des ventilateurs et des modules de communication. Ces disjoncteurs compacts offrent une marge de tension élevée pour les bus 24 V ou 48 V CC, et leurs bornes à vis sont compatibles avec le câblage de commande standard à conducteurs fins.
Concevez votre protection de circuit CC
- Soutien aux études de sélectivité : Envoyez-nous votre schéma unifilaire, et nos ingénieurs vous renverront un tableau complet de coordination de la protection avec les valeurs nominales UKB7Z ou UKB8Z recommandées.
- Exemple de programme de test : Demandez des échantillons d'évaluation pour votre prototype de boîtier de combinaison, accompagnés de données complètes de certification d'essai de type, pour soumission à l'autorité compétente.
- Solutions de barres omnibus sur mesure : Demandez des échantillons d'évaluation pour votre prototype de boîtier de combinaison, accompagnés de données complètes de certification d'essai de type, pour soumission à l'autorité compétente.
Fabrication de disjoncteurs KRIPAL DC : Ingénierie de précision pour applications solaires
Les disjoncteurs miniatures CC KRIPAL sont fabriqués dans notre unité de production dédiée à la protection solaire, située dans le Zhejiang. Des chambres à arc à aimant permanent aux unités de déclenchement thermomagnétiques calibrées avec précision, en passant par les contacts argent-graphite, chaque composant est assemblé et testé en interne, garantissant ainsi des performances de coupure CC constantes pour les intégrateurs de systèmes photovoltaïques et les entreprises d'ingénierie, d'approvisionnement et de construction (EPC) solaires du monde entier.
Ensemble de chambre d'extinction d'arc à aimant permanent
Chaque disjoncteur CC est équipé d'une chambre d'arc à aimant permanent haute performance qui dirige l'arc électrique vers un séparateur pour une extinction rapide. L'orientation de l'aimant et la géométrie du canal d'arc sont vérifiées pour chaque lot de production afin de garantir un pouvoir de coupure constant de 6 kA CC pour les gammes UKB7Z (jusqu'à 500 V) et UKB8Z (jusqu'à 1 200 V).
Étalonnage de l'unité de déclenchement thermomagnétique
Les lames bimétalliques sont calibrées individuellement sur des bancs d'essai automatisés qui simulent les profils de courant de surcharge définis dans la norme IEC 60947-2. Les données d'étalonnage à froid sont enregistrées par unité, avec des tolérances de temps de déclenchement maintenues à ±10 % de la courbe temps-courant publiée sur toute la plage de 1 A à 63 A.
Vérification de conception non polarisée
Chaque lot de production est soumis à des tests de court-circuit indépendants de la polarité, dans les deux sens du courant. La conception symétrique de nos contacts et de notre chambre d'arc élimine les risques d'installation dans le câblage des chaînes photovoltaïques, où une inversion de polarité peut survenir lors de la mise en service ou de la maintenance.
Sélection des contraintes environnementales pour les applications photovoltaïques
Les disjoncteurs miniatures CC finis sont soumis à des cycles thermiques de -25 °C à +70 °C dans des chambres climatiques avant les tests électriques finaux. Les unités destinées aux installations photovoltaïques en haute altitude subissent des tests diélectriques supplémentaires à pression atmosphérique réduite simulant les conditions d'altitude à 4 000 m.
Programmes de détention d'actions par les distributeurs
KRIPAL accompagne les distributeurs dans la gestion de leurs stocks en définissant des niveaux de stock prédéfinis pour les modèles standard de disjoncteurs CC. Les livraisons sont planifiées en fonction de la demande, avec un réapprovisionnement programmé afin de garantir un approvisionnement stable et des taux de service constants.
Marques privées et marques OEM
Des références gravées au laser et conformes à votre catalogue, des emballages aux couleurs du fabricant d'origine et des notices d'utilisation multilingues personnalisées sont disponibles. Des pièces sans marque sont fournies sur demande pour la production de disjoncteurs CC sous marque privée.
Assistance à la certification et à la conformité multirégionale
La documentation complète de conformité aux normes CE, UKCA et à l'annexe P de la norme IEC 60947-2 est fournie en fonction des marchés d'exportation ciblés. Les dossiers de documentation technique sont maintenus et mis à jour conformément à l'évolution des exigences réglementaires, facilitant ainsi les évaluations de conformité des systèmes photovoltaïques.
Accès technique direct aux ingénieurs de production de KRIPAL
Votre équipe technique communique directement avec les ingénieurs qui ont conçu et testé vos disjoncteurs CC, et non avec un représentant commercial d'un distributeur. Les questions relatives à l'application reçoivent une réponse sous 24 heures (jours ouvrables en Chine).
