Tyypin 2 DC-ylijännitesuojat (SPD) | 500V-1200V | IEC 61643-31
KRIPAL Modular SPC -sarjan DC SPD:t

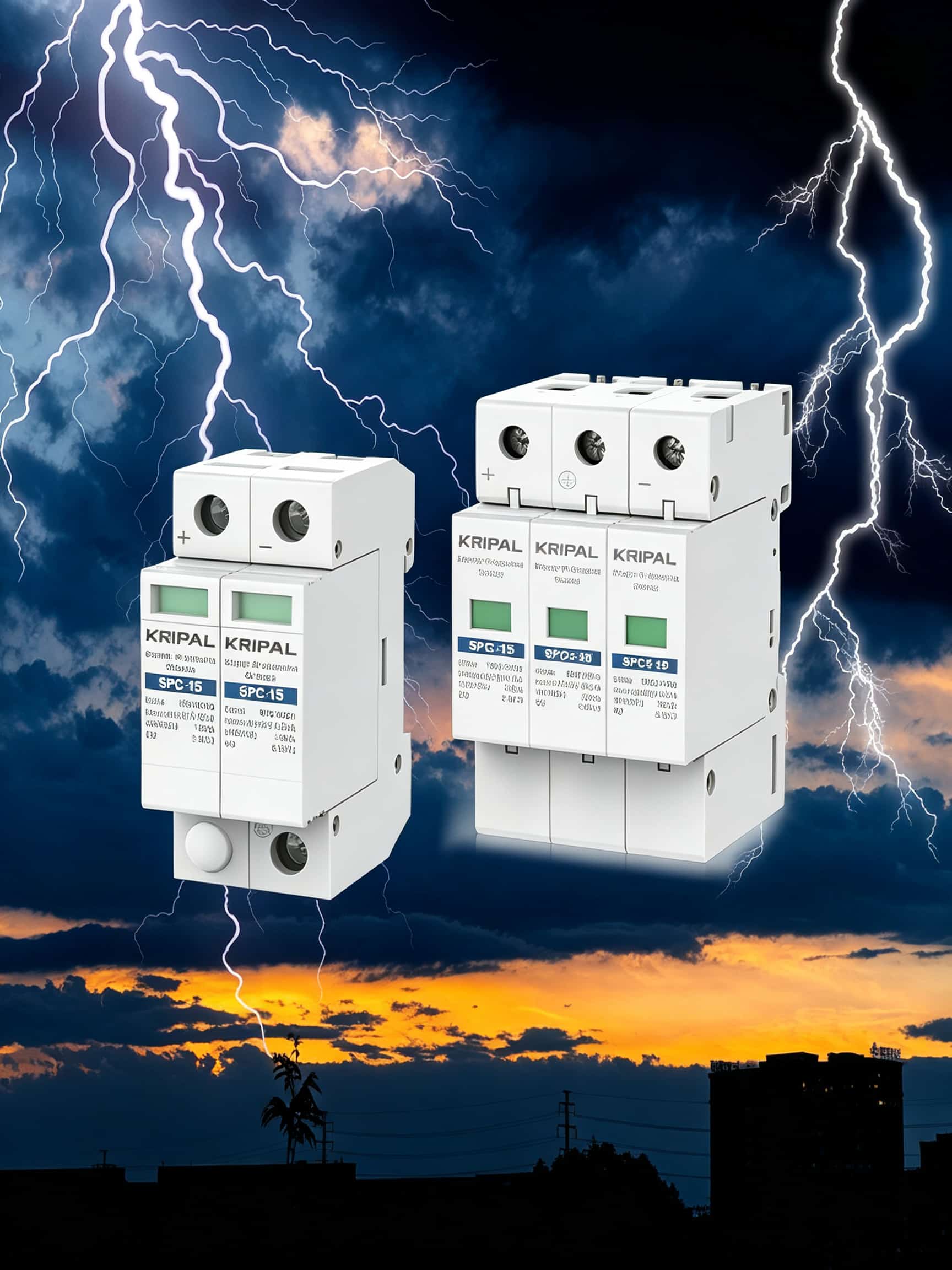

KRIPAL SPC -sarjan DC-ylijännitesuojat on suunniteltu luotettavaan ukkos- ja ylijännitesuojaukseen aurinkosähköjärjestelmissä . Nämä IEC 61643-31- ja EN 50539-11 -standardien mukaisesti sertifioidut C-luokan (tyyppi 2) ylijännitesuojat suojaavat aurinkosähköinverttereitä ja kytkentärasioita, joiden jatkuva enimmäiskäyttöjännite (Ucpv) on jopa 1200 V DC . Sarjan nimellinen purkausvirta on 15 kA tai 20 kA ja suurin purkausvirta jopa 40 kA napaa kohden . Pistokeliitäntäinen modulaarinen rakenne tukee hot-swap-vaihtoa helppoa huoltoa varten ilman virrankatkoksia, kun taas sisäänrakennettu lämpöerotin ja visuaalinen vihreä/punainen vikailmaisin varmistavat luotettavan tilanvalvonnan . Näissä yksiköissä on valinnainen etä- tai äänimerkkivalosignaali SCADA-integraatiota varten, ja ne on valmistettu vahvistetusta, palonestoaineesta PA66-materiaalista kestävyyden takaamiseksi vaativissa ympäristöissä . SPC-sarja on saatavana useinapaisina kokoonpanoina 1-4-napaisina, jotta ne sopivat erilaisiin maadoitettujen ja maadoittamattomien aurinkosähköjärjestelmien vaatimuksiin.
Pyydä tarjous
SPC-15 DC-ylijännitesuoja 2-napainen 600 V DC SPD 15 kA~30 kA ylijännitesuoja
SPC-15 2p ylijännitesuoja tarjoaa potentiaalintasauksen LPZ1-, LPZ2- ja LPZ3-vyöhykkeiden rajoilla.
Pyydä tarjousDC SPD -sovellus ja valinta aurinkosähköpiirien tasavirtaan
Tasavirtaylijännitesuoja ohjaa salaman aiheuttamat ohimenevät ylijännitteet aurinkosähköjohtimista maahan ja suojaa invertterin tehoelektroniikkaa ja yhdistelmärasian komponentteja vaurioilta . Toisin kuin vaihtovirtajärjestelmissä, aurinkosähköpiireissä ei ole luonnollista nollakohtaa seuraavan virran sammuttamiselle, joten ne vaativat korkeamman Uc:n (suurin jatkuva käyttöjännite) ja erikoistuneen tasavirtakohtaisen varistorikokoonpanon . Tämä opas käsittelee ylijännitesuojan valinnan, jännitteen suojaustasot ja johdotuskokoonpanot aurinkosähköjärjestelmäsi salamasurkin ja ylijännitesuojan kestokyvyn mukaan.
SPC-sarjan tekniset tiedot ja valintaopas
Ylijännitesuojan tyypin valinta salamariskialueittain
IEC 61643-31 määrittää suojausvyöhykkeet, jotka sanelevat tarvittavan ylijännitesuojan tyypin. LPZ 1:n ja LPZ 2/3:n rajalla, jonne aurinkosähköinvertteri tyypillisesti asennetaan, riittää 8/20 mikrosekunnin impulssivirralle mitoitettu tyypin 2 ylijännitesuoja. KRIPAL SPC -sarja on suunniteltu erityisesti näitä vaatimuksia varten, ja se tarjoaa luotettavan ylijännitesuojan invertterin tasavirtatulossa ja liitäntälaatikoissa sekä katto- että suuryritystason aurinkosähköasennuksissa.
Jännitesuojaustaso ja invertterin koordinointi
Ylijännitesuojakytkimen jännitesuojaustason (Up) on oltava vähintään 20 prosenttia alhaisempi kuin aurinkosähköinvertterin tasavirtatulon syöksykestojännite (Uw). KRIPAL SPC -yksiköt tarjoavat erilaisia Up-arvoja (esim. 1.7 kV - 4.8 kV) riittävän turvamarginaalin varmistamiseksi useimmille sarja- ja keskusinverttereille. Tämän tehokkuuden ylläpitämiseksi liitäntäjohtojen kokonaispituuden on oltava alle 0.5 metriä, koska liiallinen johtimen induktanssi lisää noin 1 kV metriä kohden ylijännitteen aikana, mikä voi heikentää laitteen suojausta.
Maadoitettujen ja maadoittamattomien ryhmien johdotuskokoonpano
SPC-sarja tukee useita johdotuskokoonpanoja erilaisille aurinkosähköjärjestelmille. Yhteistilassa oleva 2P SPD suojaa maadoitettuja aurinkopaneeleita katkaisemalla ylijännitesuojat L+:sta ja L-:sta maahan. Maadoittamattomissa kelluvissa aurinkopaneeleissa 3P SPD lisää differentiaalitilan elementin, joka katkaisee ylijännitesuojat positiivisten ja negatiivisten johtimien välille. Bipolaarisissa aurinkopaneeleissa käytetään 4P SPD:tä suojaamaan kaikkia kolmea johdinta maahan ja tarjoamaan samalla differentiaalisuojan parien välille. Kaikissa näissä sovelluksissa käytetään pistokeliitäntäistä rakennetta vaihdettaville moduuleille.
Liitettävä moduuli ja käyttöiän päättymisen ilmaisin
Jokainen SPC-suojauselementti on sijoitettu pistokemoduuliin, jossa on mekaaninen koodausavain väärin mitoitetun varaosan asentamisen estämiseksi. Lämpöerotin eristää moduulin turvallisesti, kun varistori heikkenee, ja vihreästä punaiseen vaihtuva visuaalinen ilmaisin tarjoaa yhdellä silmäyksellä tilanpäivityksen. Perusyksikkö sisältää valinnaisen vaihtokoskettimen SCADA-etävalvontaa varten, ja moduulit voidaan vaihtaa ilman työkaluja tai virrankatkoksia, mikä varmistaa pitkäaikaisen kestävyyden vahvistetun, palonestoaineella varustetun PA66-kotelon ansiosta.
Määritä aurinkosähköjärjestelmäsi DC-ylijännitesuoja
- Riskienarviointityökalu: Lähetä työmaallesi GPS-koordinaatit ja antennikokoonpano ukkosvaaran arviointia varten, mukaan lukien suositeltu SPC-sarjan ylijännitesuojainten tyyppi ja asennuspisteet.
- SPD-koordinointitutkimus: Pyydä kaskadoitua SPD-kaaviota, joka näyttää SPC-sarjan suojaustasot koordinoidusti invertterisi sisäisen SPD:n ja AC-puolen ylijännitesuojan kanssa.
- Vaihtomoduulin varasto: Tilaa varaosia kytkettävistä moduuleista ensimmäisen toimituksesi yhteydessä ja saat 5 vuoden takuun varaosille paikan päällä ilman vähimmäistilausmääriä.
Aurinkoinvertterien suojaaminen ylijännitevaurioilta kaikissa aurinkosähköjärjestelmävaa'oissa
KRIPAL SPC -sarjan DC-ylijännitesuojalaitteita asennetaan kaikille jakelutasoille, joilla tarvitaan transienttiylijännitesuojausta. Kytkentärasioista invertterien DC-tuloihin ja akkuväyliin nämä SPD:t muodostavat koordinoidun kaskadisuojausjärjestelmän, joka ohjaa ylijänniteenergian maahan ja suojaa herkkää tehoelektroniikkaa.
PV-paneelin kytkentärasian salamasuojaus
Salamaniskuille alttiilla alueilla SPC Type 2 SPD -suojakytkimet asennetaan kytkentärasioihin, jotta moduulirunkoihin kohdistuvien salamaniskujen aiheuttamia ylijännitepiikkejä voidaan hallita. Pistokeliitäntäinen modulaarinen rakenne mahdollistaa nopean vaihdon ylijännitetapahtumien jälkeen ilman tasavirtakaapeloinnin irrottamista, mikä varmistaa järjestelmän jatkuvan toiminnan ja huoltohenkilöstön turvallisuuden.
Invertterin DC-tulon ylijännitesuoja
Ketju- ja keskusinvertterit vaativat usein ulkoisia DC-suojakytkimiä tuloliittimiin. SPC-1000V Type 2 SPD asennetaan DIN-kiskoihin DC-erotuskotelon sisällä. Johtojen induktanssin minimoimiseksi ja optimaalisen suojauksen varmistamiseksi liitäntäjohdot pidetään alle 0.5 metrin pituisina, ja valinnainen etäilmoitus mahdollistaa invertterin ohjaimen varoittaa käyttö- ja huoltotiimejä vikatapahtumista reaaliajassa.
Akun varastoinnin tasavirtaväylän suojaus
Sähkölaitoskokoisten BESS-järjestelmien piiriin kuuluvat SPC-akkujen SPD-suojakytkimet akkutelineen kokoomakiskoissa ja PCS:n tasavirtatuloissa. Pitkät kaapelit telineiden välillä voivat toimia antenneina indusoituneille ylijännitteille, ja SPC:n 3P-kokoonpano tarjoaa olennaisen differentiaalitilan suojauksen estäen ylijännitteitä vahingoittamasta herkkiä PCS:n IGBT-moduuleja.
Sähköautojen latausaseman tasavirtamoduulin suojaus
DC-pikalaturit suojaavat ylijännitteelle erittäin alttiita piikarbidi-MOSFET-kytkinlaitteita käyttämällä kompakteja SPC-SPD:itä kussakin tehomoduulin tasavirtatulossa. DIN-kiskolle asennettava kotelointi sopii helposti tehomoduulien koteloihin, ja etäsignaalikoskettimet on integroitu laturin hallintajärjestelmään keskitettyä kunnonvalvontaa varten.
Off-grid-aurinkosähkö Mini-Grid DC -jakelu
Maaseudun miniverkot käyttävät SPC-ylijännitesuojakytkimiä (SPD) suojaamaan tasavirtajakeluverkkoja (esim. 48 V tai 110 V) pitkien ilmajohtojen aiheuttamilta jännitepiikeiltä. Asentamalla SPC-250V-yksiköt, joiden Up-arvo on alhainen, 1.2 kV, ja purkauskapasiteetti 20 kA, lähde- ja kuluttajaliitäntäpisteisiin järjestelmä estää tehokkaasti kotitalouksien DC-DC-muuntimien ja infrastruktuuriresurssien vaurioitumisen.
Suojaa aurinkosähköinvestointisi koordinoidulla ylijännitesuojauksella
- Paikkakohtainen SPD-järjestelmä: Lähetä meille työmaallesi salamatiheyskartta, niin suunnittelemme koordinoidun SPD-järjestelmän käyttäen SPC-sarjan laitteita jokaiselle vaaditulle suojausvyöhykkeen rajalle.
- Tyyppitestaussertifikaatti: Hanki IEC 61643-31- ja EN 50539-11 -testiraportit projektisi vakuutusyhtiölle ja AHJ-lupapaketille.
- Varamoduuliohjelma: Osta vaihdettavia pistokeliitäntämoduuleja etukäteen projektin alussa taataksesi 10 vuoden saatavuuden täsmälleen samalle MOV-erälle, jota käytetään asennetuissa SPC-sarjan SPD-laitteissasi.
KRIPAL DC SPD -tuotanto: Suunniteltu vaimentamaan salamaniskuja
KRIPAL SPC -sarjan DC-ylijännitesuojat valmistetaan omassa tehtaassa, jossa sinkkioksidivaristorilevyt muotoillaan, puristetaan, sintrataan ja metalloidaan itse. Jokainen tuotantoerä käy läpi tiukan 8/20 mikrosekunnin impulssitestauksen näytekappaleilla, jotta varmistetaan aurinkosähköjärjestelmien ukkossuojauksen maailmanlaajuinen vaatimustenmukaisuus.
Sinkkioksidivaristorilevyjen tuotanto itse
Valmistamme ZnO-varistorijauheita tarkoilla seostusaineilla epälineaaristen VI-ominaisuuksien optimoimiseksi. Levyt puristetaan, sintrataan tietokoneohjatuissa tunneliuuneissa ja metalloidaan hopeaelektrodeilla silkkipainolla, mikä varmistaa tasaisen puristusjännitteen suorituskyvyn jokaisessa erässä.
Lämpöerottimen kokoonpano ja tarkastus
Jokaisessa ylijännitesuojassa on juotettu lämpökatkaisin, joka on suunniteltu eristämään laite tietyissä lämpötilakynnyksissä MOV-laitteen käyttöiän päättyessä. Juotosseos ja liitoksen geometria tarkistetaan jokaisesta erästä otetuista näytteistä kalibroidulla kuumailmatestillä, jotta irtikytkentä voidaan taata standardin IEC 61643-31 määrittelemien turva-aikojen puitteissa.
8/20 mikrosekunnin impulssitestaus erää kohden
Jokainen tuotantoerä testataan tietokoneohjatulla 8/20 mikrosekunnin yhdistelmäaaltogeneraattorilla, joka pystyy tuottamaan 40 kA:n huippuvirran. Jäännösjännite nimellisellä purkausvirralla (In) ja suurimmalla purkausvirralla (Imax) kirjataan tarkasti julkaistuja suojaustasoja (Up) vasten täyden jäljitettävyyden varmistamiseksi.
Tilanilmaisin- ja etäsignaaliyksikkö
Visuaaliset vihreät/punaiset vikailmaisimet ja potentiaalivapaat vaihtokoskettimet etävalvontaa varten testataan yksikköä kohden. Lämpökatkaisun laukaiseman mekaanisen merkkimekanismin toiminta tarkistetaan kaikissa asennusasennoissa ennen lopullista pakkausta.
Jälleenmyyjien osakeomistusohjelmat
KRIPAL tukee jakelijoiden varastonhallintaa sovittujen varastotasojen avulla vakiomallisissa SPC-malleissa. Toimitukset optimoidaan kysyntään perustuvan suunnittelun ja aikataulutetun täydennyksen avulla, jotta varmistetaan tarjonnan vakaus ja yhdenmukaiset täyttöasteet.
Yksityiset tuotemerkit ja OEM-brändäys
Tarjoamme lasermerkittyjä osanumeroita, jotka on linjattu luettelosi kanssa, OEM-merkkisiä pakkauksia ja räätälöityjä monikielisiä ohjeita. Myös merkitsemättömiä tuotteita on saatavilla pyynnöstä omien merkkien vaatimusten mukaisesti.
Usean alueen sertifiointi ja vaatimustenmukaisuuden tuki
CE-, UKCA- ja IEC/EN 61643-31 -standardien vaatimustenmukaisuusdokumentaatio toimitetaan kohdemarkkinoidenne mukaisesti. Teknisiä tiedostoja ylläpidetään jatkuvasti aurinkosähkön ukkossuojausjärjestelmien vaatimustenmukaisuuden arviointien tukemiseksi.
Suora tekninen yhteys KRIPALin tuotantoinsinööreihin
Tiimisi saa suoran yhteyden SPC-sarjan SPD-laitteiden suunnitelleisiin ja testanneisiin insinööreihin, mikä varmistaa asiantuntevat vastaukset sovelluskysymyksiin 24 tunnin sisällä Kiinan aukioloaikoina.
