Portafusibles y enlaces fusibles para distribución de energía | 32A-125A | Cilíndricos
Soportes fiables para fusibles de CA de 10x38 mm, 14x51 mm y 22x58 mm de hasta 125 A.
Los portafusibles de la serie KRIPAL UKRT18 ofrecen una protección fiable contra sobrecorriente para cuadros de distribución residenciales, comerciales e industriales. Diseñados para sistemas de CA de 50 Hz (hasta 690 V ), esta gama admite fusibles de 10 x 38 mm, 14 x 51 mm y 22 x 58 mm ( tipos gG, aM y aR ) según la norma IEC 60269. Entre sus características principales se incluyen indicadores luminosos de estado del fusible, configuración modular multifásica para aislamiento de potencia y montaje seguro en carril DIN de 35 mm . Fabricados con materiales resistentes al calor de alta calidad y con una estabilidad de cortocircuito de 100 kA , estos componentes , que cumplen con la normativa CE, garantizan un funcionamiento seguro y constante en armarios de distribución eléctrica, sistemas de control y maquinaria.
Solicitar un Presupuesto
Portafusibles de CA UKRT18 1P/2P/3P 125A para fusibles 22 x 58 con certificación CE
Se utiliza principalmente en circuitos eléctricos como soporte para diversos cartuchos fusibles (como los tipos gG, aM, aR, etc.) con dimensiones de hasta 22×58.
Pedir cotización
Portafusibles de CA UKRT18-63 de 63 A, 1P/2P/3P para fusibles de 14 x 51 mm, con certificación CE
Se utiliza principalmente en circuitos eléctricos como soporte para diversos cartuchos fusibles (como los tipos gG, aM, aR, etc.) con dimensiones de hasta 22×58.
Pedir cotización
Portafusibles UKRT18-32 de 32 A, 1P, 2P y 3P para fusibles de 10 x 38 mm con certificación CE
Se utiliza principalmente en circuitos eléctricos como soporte para diversos cartuchos fusibles (como los tipos gG, aM, aR, etc.) con dimensiones de hasta 22×58.
Pedir cotizaciónDescargar Catálogo
Para obtener más información, descargue el álbum.
Guía técnica sobre portafusibles y enlaces fusibles para protección industrial.
Un portafusibles, también conocido como base para fusibles, proporciona el montaje mecánico y la conexión eléctrica para un fusible. El portafusibles debe sujetar firmemente el fusible, proporcionar un contacto de baja resistencia entre las tapas de los extremos del fusible y los conductores del circuito, y contener la energía del arco eléctrico durante el funcionamiento. Los portafusibles cilíndricos de la serie UKRT18 admiten fusibles de 10x38 mm, 14x51 mm y 22x58 mm con tensiones de aislamiento nominales de hasta 690 V y corrientes térmicas convencionales de hasta 125 A. Estos portafusibles admiten varios tipos de fusibles (gG, aM, aR) según la norma IEC 60269, e incorporan un indicador luminoso de estado del fusible y una estabilidad de cortocircuito de 100 kA. Configurados en combinaciones multifásicas, proporcionan la función de aislamiento de potencia, con una estructura de montaje segura en riel DIN de 35 mm para cuadros de distribución residenciales, comerciales e industriales. Esta guía de selección abarca el tipo de portafusibles, la corriente nominal, la compatibilidad con fusibles y la capacidad de conmutación.
Especificaciones técnicas de la serie de portafusibles UKRT18
Selección del tipo de portafusibles según la aplicación
Los portafusibles cilíndricos —en concreto, la serie UKRT18 en tamaños de 10x38 mm, 14x51 mm y 22x58 mm, que cubren 32 A, 63 A y 125 A— se utilizan en cuadros de distribución residenciales, comerciales e industriales, donde su formato compacto se adapta a un carril DIN estándar de 35 mm. Estos portafusibles están diseñados para sistemas de CA de 50 Hz con una tensión de aislamiento nominal de hasta 690 V. El portafusibles debe tener una tensión y corriente nominal iguales o superiores a las del fusible que contiene.
Indicación de estado y aislamiento del portafusibles UKRT18
Los portafusibles de la serie UKRT18 aíslan la alimentación eléctrica en configuraciones multifásicas. Cada unidad incorpora un indicador luminoso que avisa inmediatamente cuando se funde un fusible. Fabricados con carcasas de plástico moldeado de alta calidad y resistentes al calor, con contactos y portafusibles integrados, estos soportes garantizan un rendimiento fiable en entornos eléctricos estándar.
Categorías de compatibilidad y utilización de Fuse-Link
La serie UKRT18 admite diversos tipos de fusibles (como gG, aM, aR, etc.) según la norma IEC 60269, lo que proporciona una gran adaptabilidad a diferentes circuitos de carga, como iluminación y distribución de energía. Los fusibles gG ofrecen protección general, mientras que los fusibles aM y otras categorías especializadas cumplen con los requisitos específicos de protección industrial y de equipos dentro de los parámetros de corriente especificados.
Capacidad de ruptura y estabilidad en cortocircuito
Los portafusibles de la serie UKRT18 tienen la capacidad de soportar corrientes térmicas convencionales y corrientes de cortocircuito de hasta 100 kA, con estabilidad dinámica y térmica. Cumpliendo con las normas nacionales GB 13539.1 y GB/T 13539.2, y las normas internacionales IEC 60269-1 e IEC 60269-2, estos componentes garantizan una protección fiable contra sobrecorrientes y estabilidad estructural en sistemas de control industrial y armarios de distribución eléctrica.
Especifique los portafusibles para su cuadro de distribución
- Selección del portafusibles: Indíquenos los requisitos de su circuito y le recomendaremos el tipo, tamaño y capacidad de fusible compatibles óptimos para el portafusibles UKRT18.
- Estudio de coordinación: Solicite datos técnicos y parámetros para una correcta coordinación de la protección de los circuitos aguas arriba y aguas abajo.
- Suministro a granel para fabricantes de equipos originales (OEM): Adquiera portafusibles y fusibles de la serie UKRT18 al por mayor para su línea de producción de equipos de distribución de energía y fabricación de paneles eléctricos.

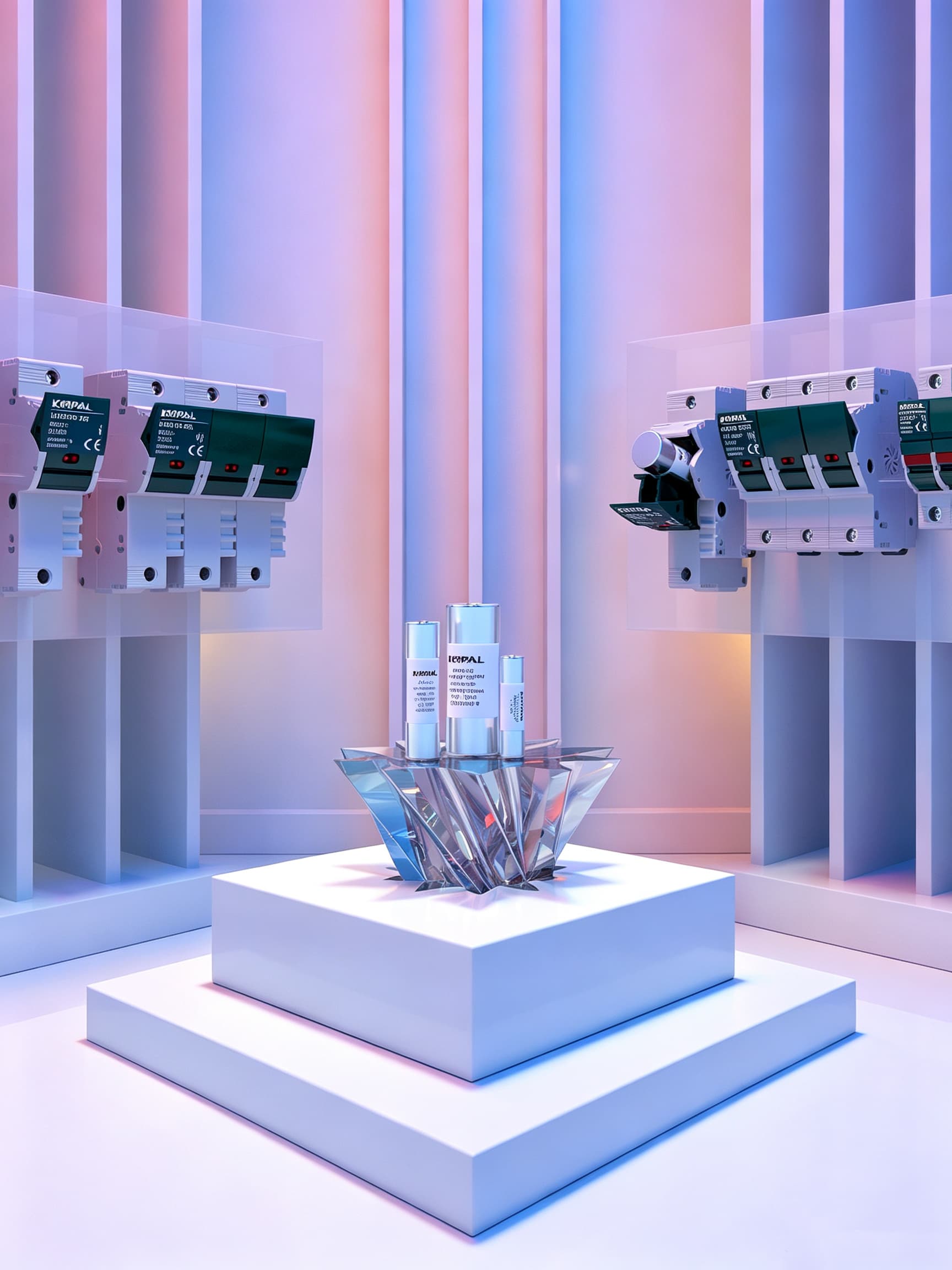

Protección mediante fusibles para cuadros eléctricos, centros de control de motores y paneles de distribución.
Los portafusibles y fusibles de la serie KRIPAL UKRT18 ofrecen una protección contra sobrecorriente de alta capacidad de interrupción en todos los niveles de distribución de energía de baja tensión. La combinación de un robusto portafusibles mecánico y un fusible calibrado con precisión proporciona una protección fiable que mantiene la estabilidad y el rendimiento en condiciones de funcionamiento nominales.
Protección del cuadro de distribución y del panel de control
Los portafusibles cilíndricos de la serie KRIPAL UKRT18 admiten fusibles de 10x38 mm, 14x51 mm y 22x58 mm con una tensión de aislamiento nominal de hasta 690 V y corrientes térmicas convencionales de hasta 125 A. Estos soportes admiten varios tipos de fusibles (gG, aM, aR) según la norma IEC 60269, proporcionando una protección de circuito fiable con estabilidad dinámica y térmica de hasta 100 kA.
Aplicaciones de circuitos de distribución y control industrial
Diseñados para sistemas de CA de 50 Hz, estos portafusibles se utilizan ampliamente en sistemas de control industrial, instalaciones eléctricas de edificios y armarios de distribución eléctrica. La gama incluye indicadores luminosos de estado del fusible y combinaciones multifásicas que proporcionan la función de aislamiento de potencia.
Soporte para la protección de motores y equipos
La serie UKRT18 ofrece una gran adaptabilidad para proteger diferentes circuitos de carga, incluyendo variadores de velocidad y unidades de distribución de energía, garantizando la continuidad operativa. Los fusibles aM y gG se coordinan eficazmente dentro de los parámetros de corriente especificados para proteger la maquinaria industrial contra sobrecorrientes y cortocircuitos.
Protección eléctrica y de conductos verticales en edificios
Fabricados con carcasas moldeadas de alta calidad y resistentes al calor, los portafusibles UKRT18 garantizan un funcionamiento fiable a largo plazo en las derivaciones de distribución eléctrica estándar de edificios comerciales y residenciales. Cumplen con las normas nacionales GB 13539.1 y GB/T 13539.2, y con las normas internacionales IEC 60269-1 e IEC 60269-2.
Protección del circuito interno del panel de control
El diseño modular y compacto de los portafusibles UKRT18 permite un montaje seguro en riel DIN de 35 mm dentro de paneles de control y cuadros de distribución. Al retirar el soporte o utilizar configuraciones multifásicas, estos componentes facilitan una gestión eficiente del circuito, el aislamiento de seguridad y la indicación de fallos en diversas instalaciones eléctricas.
Suministro de portafusibles para la operación de construcción de su panel
- Especificación del fusible: Facilítenos el esquema de su circuito y le especificaremos el portafusibles UKRT18 y el tipo, tamaño y clasificación correctos para cada circuito.
- Tablas de discriminación: Solicitar datos técnicos para verificar la protección y la coordinación del circuito.
- Suministro a granel de fusibles: Solicite portafusibles de la serie UKRT18 completos con fusibles instalados de fábrica de la potencia nominal que usted especifique para su entrega en su línea de montaje.
Fabricación de portafusibles KRIPAL: Contactos de precisión para una protección fiable.
Los portafusibles y fusibles de la serie KRIPAL UKRT18 se fabrican con carcasas moldeadas resistentes al calor de alta calidad y componentes internos de ingeniería de precisión, diseñados para aplicaciones de distribución de energía de baja tensión. Cada lote de producción se somete a una rigurosa inspección para garantizar un rendimiento estable para uso industrial y comercial.
Moldeo y construcción de la carcasa del portafusibles de la serie UKRT18
Los cuerpos de los portafusibles están fabricados con carcasas de plástico prensado de alta calidad, resistentes a la electricidad y al calor, que incorporan contactos y portafusibles. Estos pueden remacharse o soldarse para formar estructuras multifásicas. La composición del material proporciona una excelente resistencia mecánica, un rendimiento antienvejecimiento superior y características de aislamiento excepcionales. Las inspecciones dimensionales y estructurales verifican el ajuste adecuado a los formatos cilíndricos estándar.
Diseño de contactos de precisión y configuración de terminales
Los contactos y terminales internos están diseñados para proporcionar una presión de contacto constante y una baja resistencia de contacto en los terminales de los fusibles durante el funcionamiento normal. La fuerza de contacto y la alineación de los terminales están optimizadas para fusibles cilíndricos estándar de tamaños 10x38 mm, 14x51 mm y 22x58 mm.
Compatibilidad con enlaces fusibles y ensamblaje multifásico
Los soportes para fusibles están diseñados para adaptarse a diversos tipos de fusibles estándar (gG, aM, aR) según la norma IEC 60269, lo que garantiza una protección fiable del circuito. Las combinaciones multifásicas se configuran fácilmente para proporcionar aislamiento de potencia, con el apoyo de indicadores luminosos de estado de los fusibles integrados.
Pruebas de estabilidad y rendimiento ante cortocircuitos
Los portafusibles y los conjuntos de conexión están diseñados para soportar corrientes térmicas convencionales y corrientes de impacto de cortocircuito previstas de hasta 100 kA, con estabilidad térmica y dinámica. Los parámetros de funcionamiento se verifican conforme a los límites de las normas IEC 60269-1/2 y GB 13539 para garantizar la seguridad y la fiabilidad.
Programas de almacenamiento de existencias para portafusibles ofrecidos por los distribuidores
KRIPAL ofrece programas de inventario para distribuidores con niveles de existencias acordados para los modelos estándar de portafusibles y fusibles UKRT18. Los envíos se planifican en función de la demanda, con reposiciones programadas para mantener un suministro estable y tasas de cumplimiento constantes.
Marcas privadas y marcas OEM para portafusibles
Disponemos de números de pieza marcados con láser que coinciden con su catálogo, embalaje con la marca del fabricante y hojas de instrucciones personalizadas. Si lo desea, podemos suministrar portafusibles y fusibles sin marca para la producción de etiquetas privadas.
Certificación y soporte de cumplimiento en múltiples regiones
Se proporciona documentación con certificación CE y conforme a las normas IEC 60269-1/2 y GB 13539, de acuerdo con los mercados de exportación de destino. Los archivos de documentación técnica se mantienen y actualizan conforme a los requisitos reglamentarios para la distribución de energía industrial.
Acceso técnico directo a los ingenieros de producción de KRIPAL.
Su equipo técnico se comunica directamente con ingenieros experimentados sobre las especificaciones del producto y los parámetros de aplicación. Las preguntas sobre la compatibilidad de los fusibles, sus valores nominales y los parámetros técnicos reciben asistencia inmediata durante el horario laboral.
