Διακόπτες Cam Περιστροφικοί Διακόπτες Επιλογής Αλλαγής | 10A-63A | Πολλαπλών Θέσεων
Διακόπτης απομόνωσης - Διακόπτης έκκεντρου
Η KRIPAL κατασκευάζει περιστροφικοί διακόπτες με έκκεντρο στη σειρά UKC3 για επιλογή κυκλώματος, μεταγωγή ελέγχου και εφαρμογές οργάνων σε βιομηχανικούς πίνακες ελέγχου και εξοπλισμό. Αυτοί οι διακόπτες χρησιμοποιούν ένα μηχανισμός επαφής με έκκεντρο όπου η περιστροφή της λαβής περιστρέφει ένα διαμορφωμένο έκκεντρο που ανοίγει και κλείνει τα μεμονωμένα στοιχεία επαφής σε μια προγραμματισμένη ακολουθία, επιτρέποντας σύνθετες λειτουργίες μεταγωγής όπως επιλογή αμπερόμετρου και βολτόμετρου, έλεγχο κινητήρα (εμπρόσθια/οπίσθια/στάση), εκκίνηση αστέρα-δέλτα και έλεγχο κινητήρα πολλαπλών ταχυτήτων. Διατίθεται με ονομαστικά θερμικά ρεύματα από 10A στο 63A στα 400V AC, το UKC3 μπορεί να φιλοξενήσει έως και 12 στοιχεία επαφής σε ένα μόνο σώμα διακόπτη με γωνίες μεταγωγής 30, 45, 60 ή 90 μοιρών. αρθρωτός σχεδιασμός κατασκευής επιτρέπει τη διαμόρφωση του διακόπτη για συγκεκριμένες εφαρμογές επιλέγοντας τον αριθμό των στοιχείων επαφής, το πρόγραμμα μεταγωγής (κατασκευή-πριν-σπάσιμο ή σπάσιμο-πριν-κατασκευή) και τον τύπο λαβής (κουμπί, μοχλός ή λειτουργία με κλειδί). Πιστοποιημένο για IEC 60947-3 και IEC 60947-5-1 Για τις συσκευές κυκλωμάτων ελέγχου, οι διακόπτες εκκέντρων KRIPAL χρησιμοποιούνται εκτενώς από τους κατασκευαστές πάνελ για τον έλεγχο μηχανών, τη μετατροπή ενοργάνωσης και τις εφαρμογές ελέγχου διεργασίας.
Πάρτε ένα απόσπασμα
Διακόπτης περιστροφικής εναλλαγής σειράς UKTN 20A 3 θέσεων IP65 Διακόπτης έκκεντρου
Οι διακόπτες έκκεντρου σειράς UKTN έχουν σχεδιαστεί για αξιόπιστη απόδοση σε κυκλώματα έως 440V AC, 50Hz.
Ζητήστε μια προσφορά
Διακόπτης περιστροφικής εναλλαγής UKTN3 40A/63A/100A 3 θέσεων IP65 με έκκεντρο
Οι διακόπτες έκκεντρου σειράς UKTN έχουν σχεδιαστεί για αξιόπιστη απόδοση σε κυκλώματα έως 440V AC, 50Hz.
Ζητήστε μια προσφορά

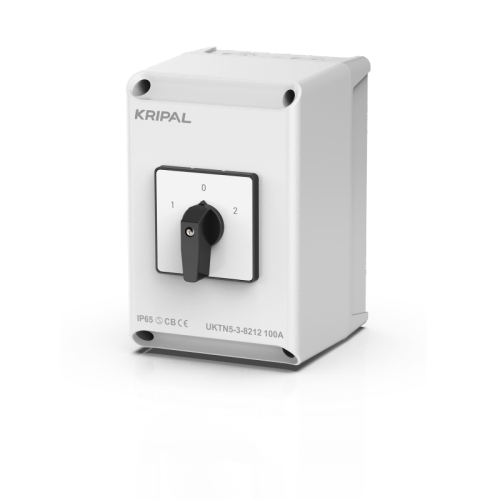

Διακόπτης εκκέντρου UKTN5 3 πόλων 100A 3 θέσεων IP65 Περιστροφικός διακόπτης μεταγωγής
Οι διακόπτες έκκεντρου σειράς UKTN έχουν σχεδιαστεί για αξιόπιστη απόδοση σε κυκλώματα έως 440V AC, 50Hz.
Ζητήστε μια προσφορά
Διακόπτης περιστροφικής μεταγωγής KRIPAL UKT0 10A/16A/20A 230-440V 3 θέσης IP65 εκκέντρων
Οι περιστροφικοί διακόπτες σειράς UKT έχουν σχεδιαστεί για αξιόπιστη απόδοση σε κυκλώματα έως 440V AC, 50Hz.
Ζητήστε μια προσφορά
Διακόπτης περιστροφικής αλλαγής KRIPAL UKT3 40A/63A/80A/100A 3 θέσης IP65 εκκέντρων
Οι περιστροφικοί διακόπτες σειράς UKT έχουν σχεδιαστεί για αξιόπιστη απόδοση σε κυκλώματα έως 440V AC, 50Hz.
Ζητήστε μια προσφορά
Διακόπτης περιστροφικής μεταστροφής KRIPAL UKT5 3Pole 100A 3 διακόπτης εκκέντρων θέσης IP65
Οι περιστροφικοί διακόπτες σειράς UKT έχουν σχεδιαστεί για αξιόπιστη απόδοση σε κυκλώματα έως 440V AC, 50Hz.
Ζητήστε μια προσφορά
Περιστροφικός διακόπτης UKG1-20 3P/6P 4 θέσεων διακόπτης εκκέντρου αμπερόμετρου 20A κουμπιού τοποθέτησης σε πίνακα ενεργοποιητή
Η σειρά KRIPAL UKG1 υποστηρίζει την εύκαμπτη προσαρμογή για να καλύψει τις διαφορετικές απαιτήσεις πελατών.
Ζητήστε μια προσφορά
Περιστροφικός διακόπτης UKG1-40 3P/6P 7 θέσεων διακόπτης εκκέντρου βολτόμετρου 40A με κουμπί, τοποθέτηση σε πίνακα ενεργοποιητή
Η σειρά KRIPAL UKG1 υποστηρίζει την εύκαμπτη προσαρμογή για να καλύψει τις διαφορετικές απαιτήσεις πελατών.
Ζητήστε μια προσφορά

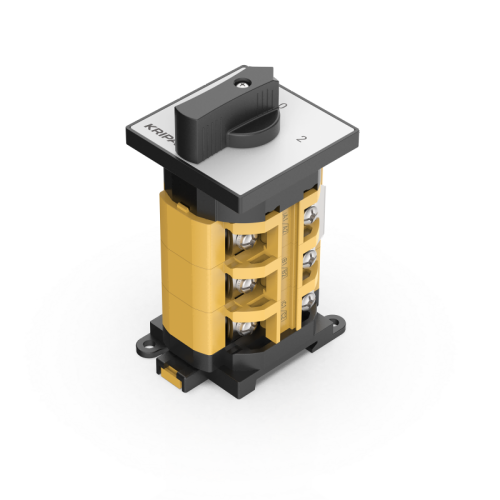

UKG1-63 Περιστροφικός διακόπτης 3P 3 κινητήρας θέσης με διακόπτη εκκέντρου αντιστροφής 63A σε ράγα DIN
Η σειρά KRIPAL UKG1 υποστηρίζει την εύκαμπτη προσαρμογή για να καλύψει τις διαφορετικές απαιτήσεις πελατών.
Ζητήστε μια προσφοράΛήψη του καταλόγου
Για περισσότερες πληροφορίες, κατεβάστε το άλμπουμ.
Οδηγός επιλογής διακόπτη κάμερας: Διακόπτης πολλαπλών θέσεων για βιομηχανικό έλεγχο
Ένας διακόπτης έκκεντρου (που ονομάζεται επίσης περιστροφικός διακόπτης έκκεντρου) είναι μια συσκευή μεταγωγής πολλαπλών θέσεων όπου η ακολουθία επαφών καθορίζεται από το σχήμα ενός περιστρεφόμενου έκκεντρου και όχι απευθείας από τη θέση της λαβής. Κάθε λοβός έκκεντρου πιέζει μια γέφυρα επαφής, ανοίγοντας ή κλείνοντας το κύκλωμα σε μια ακριβή γωνιακή θέση. Στοιβάζοντας πολλά στοιχεία επαφής σε έναν κοινό άξονα, το καθένα με το δικό του προφίλ έκκεντρου, ο διακόπτης μπορεί να εκτελέσει μια προκαθορισμένη ακολουθία λειτουργιών επαφής καθώς η λαβή περιστρέφεται στις θέσεις της. Τα προφίλ έκκεντρου κόβονται κατά παραγγελία στο εργοστάσιο σύμφωνα με τις προδιαγραφές του προγράμματος μεταγωγής του πελάτη. Αυτός ο οδηγός επιλογής καλύπτει τα προγράμματα μεταγωγής, τις ονομαστικές τιμές επαφών, τους τύπους λαβών και τις διαμορφώσεις που αφορούν συγκεκριμένες εφαρμογές.
Τεχνικές προδιαγραφές σειράς διακοπτών έκκεντρου UKC3
Αλλαγή Προγραμμάτων και Διαμόρφωση Επαφών
Τα προφίλ έκκεντρου καθορίζουν το πρόγραμμα μεταγωγής: ποιες επαφές είναι κλειστές σε κάθε θέση λαβής. Τα τυπικά προγράμματα περιλαμβάνουν ON-OFF (1-0, μεταγωγή ενός κυκλώματος), μεταγωγή (1-0-2, επιλογή μεταξύ δύο κυκλωμάτων), διακόπτη αμπερόμετρου (σύνδεση ενός αμπερόμετρου σε τριφασικούς CT σε σειρά), διακόπτη βολτόμετρου (L1-L2, L2-L3, L3-L1, θέσεις OFF) και προγράμματα ελέγχου κινητήρα (εμπρόσθια-OFF-αντίστροφη, αστέρα-δέλτα-OFF). Κάθε στοιχείο επαφής είναι διπλού διαχωρισμού με επαφές από κράμα αργύρου, με ονομαστική ισχύ για AC-21A (ωμική) και AC-15 (ηλεκτρομαγνητικά φορτία έως 72VA). Τα στοιχεία επαφής συναρμολογούνται σε έναν κοινό άξονα με αποστάτες και η πλήρης στοίβα διακοπτών ασφαλίζεται με βίδες. Το πρόγραμμα μεταγωγής ορίζεται από ένα «διάγραμμα ανάπτυξης επαφών» που δείχνει τις κλειστές επαφές σε κάθε θέση λαβής, το οποίο ο πελάτης καθορίζει κατά την παραγγελία.
Τύποι λαβών και τοποθέτηση σε πάνελ
Το UKC3 διατίθεται με λαβές κουμπιών (τυπικό μαύρο ή κόκκινο-κίτρινο σχέδιο έκτακτης ανάγκης, κατάλληλο για τοποθέτηση σε πάνελ πόρτας), λαβές μοχλού (για εφαρμογές που απαιτούν υψηλότερη ροπή λειτουργίας, όπως επαναφορά ελατηρίου στη θέση OFF) και λαβές που λειτουργούν με κλειδί (για εφαρμογές ασφαλείας όπου η λειτουργία μεταγωγής πρέπει να περιορίζεται σε εξουσιοδοτημένο προσωπικό, με το κλειδί να αφαιρείται σε καθορισμένες θέσεις). Ο μηχανισμός λαβής περιλαμβάνει μια ασφάλεια που παρέχει θετική απτική ανάδραση σε κάθε θέση μεταγωγής και ο αριθμός των θέσεων (2, 3, 4 ή περισσότερες) καθορίζεται από την πλάκα ασφάλισης. Μηχανισμοί επαναφοράς ελατηρίου είναι διαθέσιμοι για εφαρμογές όπου η λαβή πρέπει να επιστρέφει αυτόματα σε μια καθορισμένη θέση όταν απελευθερώνεται (για παράδειγμα, ένας έλεγχος κίνησης κινητήρα όπου η λαβή επαναφέρεται από τη θέση JOG στη θέση OFF).
Εφαρμογές ελέγχου κινητήρα
Ο διακόπτης UKC3 χρησιμοποιείται εκτενώς για την εναλλαγή ελέγχου κινητήρα. Ένας διακόπτης εμπρόσθιας-οπίσθιας κίνησης (FWD-OFF-REV) για έναν τριφασικό κινητήρα χρησιμοποιεί 6 στοιχεία επαφής: 3 για το κύκλωμα του πηνίου του εμπρόσθιου επαφέα (αλληλοσυνδεδεμένα με τον αντίστροφο επαφέα) και 3 για το κύκλωμα του πηνίου του αντίστροφου επαφέα. Ένας διακόπτης εκκίνησης αστέρα-τριγώνου χρησιμοποιεί ένα πρόγραμμα 3 θέσεων (STAR-OFF-DELTA) με επαφές που ενεργοποιούν πρώτα τον επαφέα αστέρα και τον κύριο επαφέα (συνδέοντας τις περιελίξεις του κινητήρα σε αστέρα για μειωμένο ρεύμα εκκίνησης), στη συνέχεια, μετά από μια χρονική μετάβαση, ανοίγουν τον επαφέα αστέρα και κλείνουν τον επαφέα δέλτα (συνδέοντας τις περιελίξεις σε δέλτα για λειτουργία πλήρους τάσης). Ένας διακόπτης κινητήρα δύο ταχυτήτων (περιέλιξη Dahlander) χρησιμοποιεί επαφές που αναδιαμορφώνουν τις συνδέσεις των περιελίξεων του κινητήρα μεταξύ διαμορφώσεων χαμηλής και υψηλής ταχύτητας.
Εναλλαγή οργάνων και μετρήσεων
Οι διακόπτες αμπερόμετρου (AS) και οι διακόπτες βολτόμετρου (VS) είναι τυπικές διαμορφώσεις UKC3 για τα όργανα του πίνακα διανομής. Ένας AS-3 (τριφασικός διακόπτης αμπερόμετρου) έχει 4 θέσεις (OFF-L1-L2-L3) και χρησιμοποιεί επαφές "make-pre-break" για να διασφαλίσει ότι το δευτερεύον κύκλωμα του CT δεν θα ανοίξει ποτέ κατά τη διάρκεια της μεταγωγής (ένας CT με ανοιχτό κύκλωμα μπορεί να δημιουργήσει επικίνδυνες τάσεις). Ένας VS-3 (τριφασικός διακόπτης βολτόμετρου) μετρά τις τάσεις L1-L2, L2-L3 και L3-L1 με ένα μόνο βολτόμετρο, χρησιμοποιώντας 4 θέσεις (OFF-L12-L23-L31). Αυτοί οι διακόπτες μειώνουν τον αριθμό των οργάνων του πίνακα που απαιτούνται (ένα αμπερόμετρο και ένα βολτόμετρο αντί για τρία από το καθένα), εξοικονομώντας χώρο και κόστος στον πίνακα, παρέχοντας παράλληλα πρόσβαση σε όλες τις μετρήσεις φάσης.
Διαμορφώστε την εφαρμογή Cam Switch
- Σχεδιασμός προγράμματος μεταγωγής: Περιγράψτε την ακολουθία μεταγωγής σας και οι μηχανικοί μας σχεδιάζουν τα προφίλ έκκεντρου και τη διαμόρφωση των επαφών.
- Διάγραμμα Ανάπτυξης Επαφών: Παρέχουμε ένα διάγραμμα που δείχνει τις καταστάσεις των επαφών διακόπτη σε κάθε θέση για την σχηματική ενσωμάτωση του πίνακα σας.
- Προμήθεια ΚΑΕ: Διακόπτες Source UKC3 προρυθμισμένοι για τα τυπικά σχέδια πάνελ σας με αριθμούς εξαρτήματος για επαναλαμβανόμενη παραγγελία.
Περιστροφικός διακόπτης για πίνακες ελέγχου, μεταφορά γεννήτριας και επιλογή οργάνων
Οι διακόπτες εκκέντρων KRIPAL UKC3 παρέχουν την ικανότητα πολλαπλών θέσεων και πολλαπλών επαφών για εφαρμογές ελέγχου κινητήρα, ενοργάνωσης και ελέγχου διεργασιών σε βιομηχανικούς πίνακες. Από τον διακόπτη εμπρός-πίσω σε μια εργαλειομηχανή εργαστηρίου έως τον διακόπτη επιλογής αμπερόμετρου σε έναν κύριο πίνακα διανομής, τα διαμορφώσιμα προφίλ εκκέντρων και ο σχεδιασμός της στοίβας επαφών του UKC3 παρέχουν ακριβώς την ακολουθία μεταγωγής που απαιτείται για κάθε εφαρμογή.
Έλεγχος κινητήρα εργαλειομηχανών
Ένας τόρνος, φρέζα ή τρυπάνι χρησιμοποιεί έναν διακόπτη UKC3 εμπρός-πίσω για τον έλεγχο της κατεύθυνσης του κινητήρα του άξονα. Ο διακόπτης έχει 3 θέσεις (ΜΠΡΟΣΤΑ-ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ-ΠΕΡΙΣΤΡΟΦΗ) και το πρόγραμμα επαφής διασφαλίζει ότι τα πηνία εμπρόσθιου και οπίσθιου επαφέα δεν μπορούν ποτέ να ενεργοποιηθούν ταυτόχρονα (μηχανική και ηλεκτρική αλληλοσύνδεση). Ο διακόπτης είναι τοποθετημένος στον πίνακα ελέγχου του μηχανήματος στον χώρο εργασίας του χειριστή, με λαβή μοχλού που μπορεί να λειτουργήσει φορώντας γάντια εργασίας. Η επαναφορά ελατηρίου από ΜΠΡΟΣΤΑ και ΠΕΡΙΣΤΡΟΦΗ σε ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ παρέχει αυτόματη διακοπή του κινητήρα όταν ο χειριστής απελευθερώσει τη λαβή, ένα χαρακτηριστικό ασφαλείας για εργαλειομηχανές όπου ο χειριστής μπορεί να χρειαστεί να σταματήσει γρήγορα τον άξονα.
Επιλογή αμπερόμετρου και βολτόμετρου κύριου πίνακα διανομής
Ένας εργοστασιακός κύριος πίνακας διανομής χρησιμοποιεί διακόπτες επιλογής αμπερόμετρου και βολτόμετρου UKC3 για την παρακολούθηση και των τριών φάσεων με ένα μόνο αναλογικό αμπερόμετρο και βολτόμετρο. Ο διακόπτης AS-3 συνδέει διαδοχικά το αμπερόμετρο σε κάθε δευτερεύον CT φάσης, με επαφές "ανανέωσης πριν από τη διακοπή" που διασφαλίζουν ότι τα δευτερεύοντα CT δεν θα ανοίξουν ποτέ. Ο διακόπτης VS-3 συνδέει το βολτόμετρο σε κάθε ζεύγος φάσεων (L1-L2, L2-L3, L3-L1). Ο χειριστής του πίνακα περιστρέφει τους διακόπτες για να ελέγξει κάθε φάση με τη σειρά, καταγράφοντας τις τιμές στο ημερολόγιο του πίνακα διανομής. Η επιλογή λαβής που λειτουργεί με κλειδί εμποδίζει μη εξουσιοδοτημένο προσωπικό να αλλάξει τα κυκλώματα CT.
Επιλογή Λειτουργίας-Εφεδρείας Αντλίας
Ένας σταθμός άντλησης νερού χρησιμοποιεί έναν διακόπτη επιλογής λειτουργίας-εφεδρείας UKC3 για να καθορίσει ποια από τις δύο αντλίες είναι η αντλία λειτουργίας (προπορευόμενη) και ποια η εφεδρική (καθυστέρηση). Ο διακόπτης έχει 3 θέσεις (ΑΝΤΛΙΑ 1 ΑΥΤΟΜΑΤΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΝΤΛΙΑ 2 ΑΥΤΟΜΑΤΗ) και οι επαφές επιλέγουν ποιο κύκλωμα εκκίνησης αντλίας είναι ενεργοποιημένο. Στις θέσεις ΑΥΤΟΜΑΤΗ, η αντλία λειτουργίας ξεκινά αυτόματα με ένα σήμα στάθμης από τον διακόπτη πλωτήρα της δεξαμενής και, εάν η αντλία λειτουργίας δεν ξεκινήσει (επιβεβαιώνεται από έναν διακόπτη ροής), το σύστημα ελέγχου ξεκινά αυτόματα την αντλία εφεδρείας. Η θέση OFF απενεργοποιεί και τις δύο αντλίες για συντήρηση. Η λαβή που λειτουργεί με κλειδί αποτρέπει την μη εξουσιοδοτημένη εναλλαγή λειτουργίας, διασφαλίζοντας ότι οι ώρες λειτουργίας της αντλίας είναι εξισορροπημένες σύμφωνα με το πρόγραμμα συντήρησης.
Επιλογή λειτουργίας συστήματος HVAC
Ένας πίνακας ελέγχου HVAC κτιρίου χρησιμοποιεί έναν διακόπτη επιλογής λειτουργίας UKC3 με θέσεις για ΘΕΡΜΑΝΣΗ-ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ-ΨΥΞΗ-ΑΥΤΟΜΑΤΗ. Στη ΘΕΡΜΑΝΣΗ, ο διακόπτης ενεργοποιεί τα κυκλώματα του λέβητα και της αντλίας θέρμανσης. στη ΨΥΞΗ, ενεργοποιεί το ψυκτικό συγκρότημα και την αντλία κρύου νερού. στη ΑΥΤΟΜΑΤΗ, ενεργοποιεί και τα δύο και το σύστημα διαχείρισης κτιρίου επιλέγει θέρμανση ή ψύξη με βάση τη θερμοκρασία του εξωτερικού αέρα. Η στοίβα επαφών πολλαπλών ορόφων φιλοξενεί τα 8-12 κυκλώματα που πρέπει να ενεργοποιηθούν για μια πλήρη αλλαγή λειτουργίας HVAC, όλα με μία μόνο περιστροφή της λαβής. Ο διακόπτης απλοποιεί τη διεπαφή χειριστή και μειώνει τον κίνδυνο επιλογής αντίθετων λειτουργιών σε σύγκριση με τους ξεχωριστούς διακόπτες για κάθε λειτουργία.
Επιλογή λειτουργίας πίνακα ελέγχου γεννήτριας
Ένας πίνακας ελέγχου γεννήτριας σε αναμονή χρησιμοποιεί έναν διακόπτη επιλογής λειτουργίας UKC3 με θέσεις για AUTO-TEST-OFF. Στην AUTO, ο ελεγκτής της γεννήτριας παρακολουθεί την παροχή ρεύματος και θέτει αυτόματα σε λειτουργία τη γεννήτρια σε περίπτωση βλάβης. Στην TEST, η γεννήτρια ξεκινά και λειτουργεί με φορτίο για την εβδομαδιαία δοκιμαστική λειτουργία χωρίς να μεταφέρει το φορτίο από την παροχή ρεύματος. Στην OFF, η γεννήτρια απενεργοποιείται και δεν μπορεί να ξεκινήσει. Οι επαφές ενεργοποιούν τα κατάλληλα κυκλώματα ελέγχου για κάθε λειτουργία και η λαβή που λειτουργεί με κλειδί εμποδίζει τον διακόπτη να παραμείνει στη θέση OFF μετά τη συντήρηση (το κλειδί μπορεί να αφαιρεθεί μόνο στην AUTO).
Ρύθμιση παραμέτρων διακοπτών κάμερας για τον πίνακα ελέγχου σας
- Διαμόρφωση εφαρμογής: Περιγράψτε την απαιτούμενη ακολουθία μεταγωγής και οι μηχανικοί μας θα καθορίσουν τη διαμόρφωση της επαφής UKC3 και το πρόγραμμα έκκεντρου.
- Ενσωμάτωση πάνελ: Ζητήστε σχέδια κοπής πάνελ 2D και διαγράμματα καλωδίωσης για τη συγκεκριμένη διαμόρφωση UKC3 που διαθέτετε.
- Προμήθεια ΚΑΕ: Διακόπτες Source UKC3 προρυθμισμένοι για τα τυπικά σχέδια πάνελ σας με αποκλειστικούς κωδικούς εξαρτημάτων.
Κατασκευή διακοπτών εκκέντρων KRIPAL: Μηχανισμοί εκκέντρων ακριβείας
Οι διακόπτες εκκέντρων KRIPAL κατασκευάζονται σε μια ειδική γραμμή συναρμολόγησης περιστροφικών διακοπτών όπου παράγονται, συναρμολογούνται και δοκιμάζονται οι στοίβες επαφών που λειτουργούν με έκκεντρο, ο μηχανισμός συγκράτησης πολλαπλών θέσεων και η βάση στήριξης ή η κατοικία περιβλήματος. Κάθε διακόπτης εκκέντρου υποβάλλεται σε επαλήθευση ακολουθίας επαφών και διηλεκτρικές δοκιμές για παγκόσμιες εφαρμογές κυκλωμάτων μεταγωγής και ελέγχου πολλαπλών θέσεων.
Συγκρότημα στοίβας επαφών που λειτουργεί με έκκεντρο
Ο μηχανισμός επαφής διακόπτη έκκεντρου χρησιμοποιεί μια σειρά από δίσκους έκκεντρου τοποθετημένους σε έναν κοινό άξονα που ενεργοποιούν ζεύγη επαφών διπλής διακοπής σύμφωνα με μια προγραμματισμένη ακολουθία μεταγωγής. Τα έκκεντρα είναι χυτευμένα με ακρίβεια από ενισχυμένο θερμοπλαστικό με το προφίλ μεταγωγής επαληθευμένο σε έναν οπτικό συγκριτή. Οι στοίβες επαφών συναρμολογούνται με επαφές αργύρου-νικελίου ονομαστικές για το καθορισμένο λειτουργικό ρεύμα.
Μηχανισμός συγκράτησης πολλαπλών θέσεων με θετική ευρετηρίαση
Ο μηχανισμός ασφάλισης που παρέχει διακριτές θέσεις μεταγωγής (2, 3, 4 ή περισσότερες θέσεις με διατηρούμενη δράση ή δράση επαναφοράς ελατηρίου) συναρμολογείται με πλάκα δείκτη από σκληρυμένο χάλυβα και κύλινδρο με ελατήριο. Η ροπή ασφάλισης και η ακρίβεια θέσης επαληθεύονται σε κάθε διακόπτη, με μηχανική διάρκεια ζωής ελάχιστης διάρκειας 100,000 λειτουργιών σύμφωνα με το πρότυπο IEC 60947-3.
Επαλήθευση Ακολουθίας Επαφών και Προγράμματος Εναλλαγής
Κάθε διακόπτης έκκεντρου υποβάλλεται σε δοκιμή ακολουθίας επαφών όπου ένας προγραμματιζόμενος ελεγκτής περιστρέφει τον διακόπτη σε όλες τις θέσεις και επαληθεύει το μοτίβο ενεργοποίησης/απενεργοποίησης κάθε επαφής σε σχέση με το καθορισμένο πρόγραμμα μεταγωγής. Τα τυπικά προγράμματα περιλαμβάνουν επιλογή βολτόμετρου (V0-V1-V2-V3), επιλογή αμπερόμετρου, εναλλαγή ON-OFF-ON και ακολουθίες βηματικού ελέγχου.
Δοκιμή διηλεκτρικής αντοχής και μόνωσης
Κάθε διακόπτης έκκεντρου υποβάλλεται σε δοκιμή αντοχής σε διηλεκτρικό ρεύμα στα 2500V AC μεταξύ ανοιχτών επαφών, μεταξύ γειτονικών στοίβων επαφών και μεταξύ των υπό τάση μερών και του πάνελ στήριξης ή της λαβής. Η αντίσταση μόνωσης μετριέται στα 500V DC με ελάχιστη αποδεκτή τιμή 5 megaohms σύμφωνα με το πρότυπο IEC 60947-3 για νέους, καθαρούς διακόπτες.
Προγράμματα Διατήρησης Αποθεμάτων Διανομέα για Διακόπτες Έκκεντρου
Η KRIPAL υποστηρίζει τα προγράμματα αποθεμάτων των διανομέων με συμφωνημένα επίπεδα αποθεμάτων για τα τυπικά μοντέλα διακοπτών εκκέντρων, συμπεριλαμβανομένων των διακοπτών επιλογής βολτόμετρων και αμπερόμετρων, των διακοπτών μεταστροφής και των βηματικών διακοπτών. Διατίθενται προσαρμοσμένες διαμορφώσεις ακολουθίας επαφών με καθορισμένους χρόνους παράδοσης.
Ιδιωτική ετικέτα και επωνυμία OEM για διακόπτες κάμερας
Διατίθενται χάραξη μπροστινής πλάκας κατά παραγγελία, αρίθμηση εξαρτημάτων OEM και συσκευασία με το εμπορικό σήμα του διανομέα. Η KRIPAL υποστηρίζει την προμήθεια διακοπτών εκκέντρων με διαγράμματα προγράμματος μεταγωγής που καθορίζονται από τον πελάτη και έχουν προρυθμιστεί στο εργοστάσιο.
Υποστήριξη Πιστοποίησης και Συμμόρφωσης σε Πολλαπλές Περιοχές
Παρέχεται τεκμηρίωση συμμόρφωσης με τα πρότυπα CE, UKCA και IEC 60947-3. Παρέχεται τεκμηρίωση συμμόρφωσης με τα πρότυπα EN 60947-3 σύμφωνα με τις αγορές-στόχους εξαγωγών. Τα αρχεία τεχνικής τεκμηρίωσης, συμπεριλαμβανομένων των διαγραμμάτων προγράμματος μεταγωγής, διατηρούνται και ενημερώνονται σύμφωνα με τις εξελισσόμενες κανονιστικές απαιτήσεις.
Άμεση Τεχνική Πρόσβαση στους Μηχανικούς Παραγωγής της KRIPAL
Η τεχνική σας ομάδα επικοινωνεί με τους μηχανικούς που σχεδίασαν και συναρμολόγησαν τους διακόπτες έκκεντρου σας. Ερωτήσεις σχετικά με την εφαρμογή, συμπεριλαμβανομένου του σχεδιασμού προσαρμοσμένου προγράμματος μεταγωγής και της αξιολόγησης επικοινωνίας για συγκεκριμένα φορτία, λαμβάνουν απαντήσεις εντός 24 ωρών κατά τις εργάσιμες ώρες της Κίνας.
Συχνές ερωτήσεις
Εξερεύνηση Συχνών Ερωτήσεων >Ένας διακόπτης έκκεντρου χρησιμοποιεί περιστρεφόμενους λοβούς έκκεντρου για την ενεργοποίηση ηλεκτρικών επαφών σε μια προγραμματισμένη ακολουθία, επιτρέποντας την εναλλαγή πολλαπλών θέσεων από ένα μόνο περιστροφικό χειριστήριο. Συνήθεις εφαρμογές περιλαμβάνουν τον χειροκίνητο-αυτόματο έλεγχο απενεργοποίησης του κινητήρα και την εναλλαγή γεννήτριας.
Οι διακόπτες εκκέντρων KRIPAL υποστηρίζουν 2 έως 12 θέσεις με προσαρμοσμένα προγράμματα μεταγωγής. Ο αριθμός των θέσεων εξαρτάται από τη διάταξη επαφών και το καθορισμένο προφίλ εκκέντρου.
Η λειτουργία Break-before-make (BBM) ανοίγει την πρώτη επαφή πριν κλείσει τη δεύτερη, αποτρέποντας τα στιγμιαία βραχυκυκλώματα. Η λειτουργία Make-before-break (MBB) γεφυρώνει στιγμιαία και τις δύο επαφές και χρησιμοποιείται όπου απαιτείται αδιάλειπτη σύνδεση κυκλώματος κατά τη διάρκεια της μεταγωγής.
